Vistas:88 Autor:Editor del sitio Hora de publicación: 2026-05-07 Origen:Sitio
Los acopladores de andamios son accesorios esenciales en andamios de tubos y acopladores, que se utilizan para conectar tubos de forma segura en proyectos de construcción, acceso industrial y de infraestructura. Los diferentes acopladores de andamios cumplen diferentes funciones estructurales, y comprender sus tipos, resistencia, acabado, compatibilidad y estándares ayuda a lograr un montaje más seguro y una ejecución del proyecto más confiable.
● Los acopladores de andamios son esenciales para conexiones seguras de tubo a tubo y de tubo a estructura.
● Se diseñan diferentes acopladores de andamios para diferentes ángulos, cargas y funciones del andamio.
● Los acopladores para andamios dobles, giratorios, de manga, de viga y de troncos son comunes en el uso de la construcción.
● El cumplimiento de materiales, acabados y estándares afecta fuertemente el rendimiento.
● Los acopladores de andamio adecuados mejoran la estabilidad, la vida útil y la seguridad en la obra.
Los acopladores de andamio son accesorios mecánicos que se utilizan para unir los tubos de los andamios de forma controlada y segura. En los andamios de tubo, conectan estándares, largueros, travesaños, tirantes y otros miembros estructurales. Su función no se limita únicamente a la fijación, porque el tipo y la calidad del acoplador influyen directamente en la resistencia, rigidez y estabilidad del andamio.
Se diseñan diferentes acopladores de andamios para diferentes condiciones de conexión. Algunos están destinados a juntas fijas de 90 grados, otros a juntas de ángulo ajustable y otros a conexiones de tubos de extremo a extremo. Por esta razón, los acopladores deben seleccionarse según la función estructural de la junta y no sólo por su apariencia.
Los acopladores de andamios son componentes críticos para la seguridad. Su fuerza de sujeción, resistencia del cuerpo, calidad de los pernos y ajuste con tamaños de tubos estándar afectan la integridad general del andamio.
La mayoría de los acopladores para andamios están hechos de acero al carbono y normalmente se fabrican como accesorios prensados o forjados. Los acopladores prensados se usan comúnmente en aplicaciones estándar, mientras que los acopladores forjados o forjados en estampa se usan generalmente donde se requiere mayor resistencia y vida útil más larga.
El acabado superficial también es importante. Los acopladores galvanizados son comunes en condiciones de servicio normales, mientras que los acopladores galvanizados en caliente son más adecuados para ambientes húmedos, exteriores o corrosivos. La protección de la superficie afecta la resistencia a la corrosión, las necesidades de mantenimiento y la durabilidad general.
La compatibilidad dimensional es igualmente importante. Muchos acopladores de andamios están diseñados para tubos de andamio de 48,3 mm o 48,6 mm y es necesario un ajuste correcto para un rendimiento de sujeción seguro.
Los acopladores de andamios son fundamentales para la adaptabilidad de los andamios de tubos y acopladores. A diferencia de los sistemas modulares, los andamios tubulares se pueden ajustar a formas irregulares de edificios, áreas industriales confinadas, estructuras de puentes y diseños de acceso no estándar. Esta flexibilidad depende del uso de tipos de acopladores apropiados en las posiciones correctas.
Debido a que los acopladores se utilizan en grandes cantidades en toda la estructura de un andamio, la consistencia también es importante. Las variaciones en las dimensiones, el roscado o la calidad de la sujeción pueden afectar la eficiencia del ensamblaje y los resultados de la inspección.
El cumplimiento de las normas es otra consideración clave. Los acopladores fabricados de acuerdo con EN74, BS1139 o las normas BS EN relacionadas son generalmente más fáciles de evaluar en proyectos que requieren conformidad técnica documentada.
Los acopladores en ángulo recto, también conocidos como acopladores dobles, se utilizan para conectar dos tubos a 90 grados. Se utilizan comúnmente para unir libros de contabilidad a estándares y travesaños a libros de contabilidad. En muchas estructuras de andamios, son el tipo de acoplador más utilizado.
Su finalidad es formar uniones rígidas que mantengan la geometría del marco del andamio. Debido a que se utilizan en muchas posiciones estructurales primarias, es esencial un rendimiento de sujeción confiable.
Los acopladores en ángulo recto a menudo se evalúan según el peso, la calidad del acero, el método de fabricación y la resistencia a la corrosión. Los tipos forjados se utilizan con frecuencia cuando se requiere una mayor durabilidad.
Los acopladores giratorios conectan dos tubos de andamio en ángulos variables. Su diseño giratorio permite que los tubos se encuentren en posiciones donde no es posible una conexión fija de 90 grados. Estos acopladores se utilizan comúnmente para arriostramientos diagonales, diseños irregulares y puntos de refuerzo.
Su función principal es proporcionar flexibilidad en la estructura del andamio. En muchos entornos industriales y de construcción, la alineación de los tubos no es perfectamente regular, por lo que son necesarias conexiones de ángulo ajustable.
Los acopladores giratorios también contribuyen a la estabilidad lateral al soportar dispositivos de refuerzo, que son especialmente importantes en andamios más altos y áreas de trabajo expuestas.
Los acopladores Putlog, también conocidos como acopladores simples, se usan generalmente para conectar putlogs o travesaños a largueros en aplicaciones de servicio más liviano. Por lo general, no están destinados a realizar la misma función estructural que los acopladores en ángulo recto en juntas primarias de carga.
Los acopladores de manga se utilizan para unir dos tubos de andamio de un extremo a otro. Son importantes cuando se debe ampliar la longitud del tubo en estándares, largueros o tirantes. La calidad de la conexión del manguito afecta la alineación, la continuidad y la transferencia de fuerza.
Los acopladores Putlog y de manga se usan comúnmente junto con acopladores dobles y giratorios como parte de un arreglo completo de montaje de andamios.

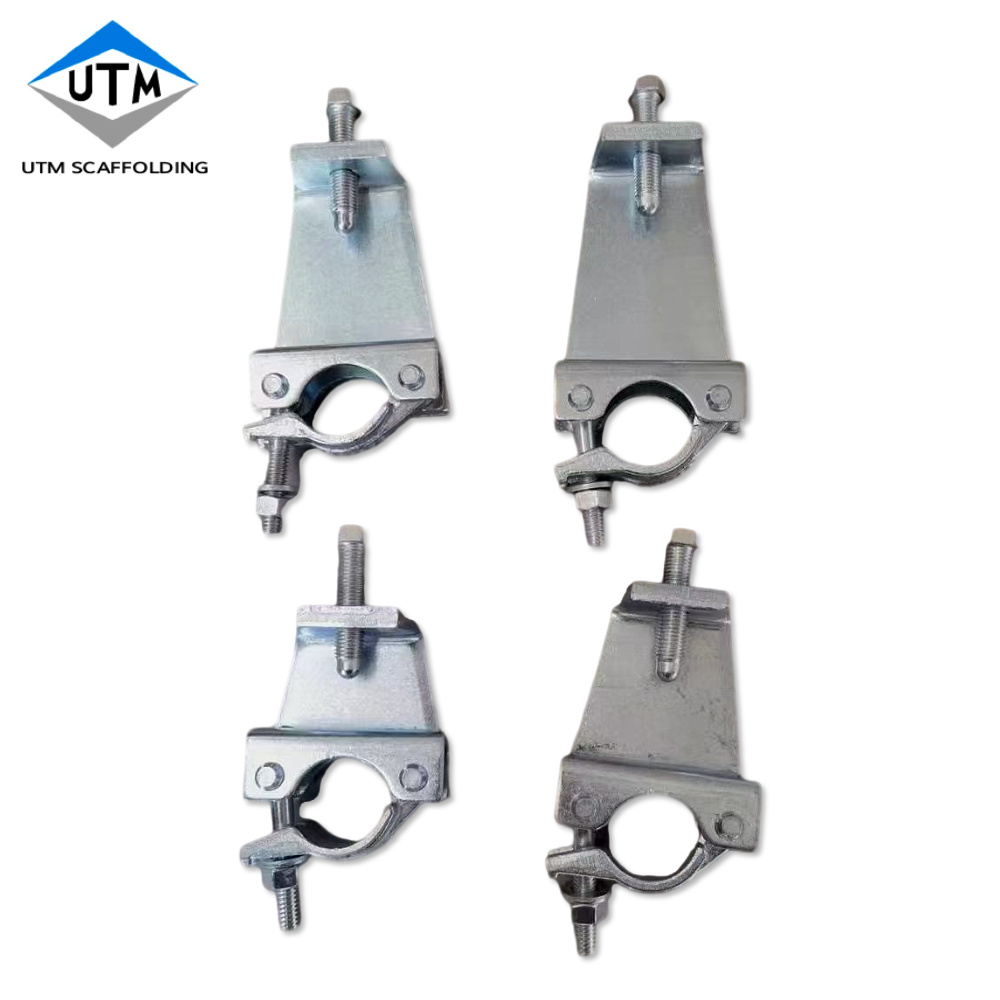

Los acopladores de vigas se utilizan para conectar tubos de andamios a vigas o vigas de acero. Son especialmente útiles en plantas industriales, estructuras de puentes y entornos con estructuras de acero donde es necesario unirlos a estructuras de acero existentes.
Los acopladores de sujeción de tableros se utilizan para asegurar tableros de andamio o elementos de plataforma. Aunque no cumplen la misma función estructural que los accesorios de conexión de tubos primarios, son importantes para la estabilidad y seguridad de la plataforma.
Los medios acopladores se utilizan a menudo en fabricación personalizada, soportes y detalles de andamios específicos del proyecto. Por lo general, se aplican cuando se requiere una conexión parcial o una disposición de ajuste no estándar.
La principal diferencia entre acopladores de andamios radica en el tipo de conexión para la que está diseñado cada uno. Se utiliza un acoplador de ángulo recto para juntas perpendiculares rígidas, un acoplador giratorio para refuerzo de ángulo variable y un acoplador de manguito para extensión de tubo. Los acopladores de vigas conectan los tubos de los andamios al acero estructural, mientras que los acopladores putlog se utilizan en conexiones secundarias más ligeras.
Esta distinción es importante tanto en el diseño como en el uso. Tratar todos los acopladores de andamios como intercambiables puede provocar una selección incorrecta y conexiones inseguras.
Tipo de acoplador | Función principal | Uso típico |
Acoplador de ángulo recto | Junta fija de 90 grados | Estándares, libros mayores, travesaños. |
Acoplador giratorio | Articulación de ángulo variable | arriostramiento diagonal |
Acoplador Putlog | Conexión de libro mayor de uso liviano | Putlogs, travesaños |
Acoplador de manga | Unión de extremo a extremo | extensión del tubo |
Acoplador de haz | Accesorio de tubo a acero | vigas, vigas |
Acoplador de retención de tablero | Restricción de la plataforma | Tableros de andamio |
Medio acoplador | Fijación parcial/personalizada | Montajes a medida |
Los acopladores para andamios también se pueden comparar según el método de producción y el tratamiento de la superficie. Los acopladores prensados se usan típicamente en aplicaciones estándar, mientras que los acopladores forjados se usan más comúnmente cuando se trata de requisitos de mayor resistencia, reutilización repetida o durabilidad más estricta.
El acabado superficial afecta el rendimiento a largo plazo. Los acopladores galvanizados se usan ampliamente en condiciones normales, mientras que los acopladores galvanizados son más adecuados para almacenamiento al aire libre, exposición costera y ambientes de alta humedad.
Factor de especificación | Acopladores de andamio prensados | Acopladores de andamios forjados |
Estilo de producción | Placa de acero prensado | Cuerpo de acero forjado |
Prioridad típica | Uso estándar | Mayor resistencia |
Uso común | Trabajos generales de andamio. | Uso intensivo o repetido |
Opciones de finalización | Galvanizado / galvanizado | Galvanizado / galvanizado |
Expectativa de servicio | Moderado a bueno | Bueno a largo plazo |
El primer paso en la selección es identificar la función de la articulación. Si el andamio requiere una conexión rígida de 90 grados, los acopladores en ángulo recto generalmente son apropiados. Si la estructura requiere arriostramiento diagonal o geometría irregular, los acopladores giratorios suelen ser la opción correcta.
La selección debe basarse en la función estructural. Incluso si varios tipos de acopladores parecen similares, no están destinados al mismo uso.
La demanda de carga es un factor de selección importante. Los acopladores utilizados en juntas estructurales primarias o en secciones de andamios muy utilizadas pueden requerir una construcción más resistente y un rendimiento de sujeción más confiable. En tales casos, suelen preferirse los acopladores forjados.
También se debe considerar la exposición ambiental. El clima exterior, el aire costero, la humedad y los contaminantes industriales pueden acortar la vida útil de los accesorios desprotegidos. Los acopladores galvanizados en caliente se utilizan comúnmente en entornos más hostiles debido a su resistencia mejorada a la corrosión.
El ciclo de reutilización es otro factor práctico. Los acopladores que se instalan, desmantelan, manipulan y reutilizan repetidamente necesitan roscas duraderas, consistencia dimensional y conjuntos de pernos confiables.
El cumplimiento de las normas es una parte importante de la selección técnica. Muchos proyectos requieren acopladores que cumplan con los requisitos EN74, BS1139 o BS EN relacionados. Esto respalda la inspección, la documentación y la coherencia en el uso.
La compatibilidad del tamaño de los tubos es igualmente importante. Los acopladores se fabrican para diámetros exteriores específicos y un ajuste deficiente puede reducir el agarre, la alineación y la seguridad general de la conexión.
En la construcción comercial, los acopladores de andamios se utilizan en el acceso a fachadas, soporte de mampostería, acabado exterior y sistemas de protección de bordes. Los acopladores giratorios y en ángulo recto son especialmente comunes porque forman el marco principal y los dispositivos de refuerzo.
Los andamios de tubos y acopladores siguen siendo útiles cuando la geometría del edificio es irregular. Los balcones, los retranqueos, las penetraciones de servicios y las líneas cambiantes de las paredes a menudo requieren puntos de conexión adaptables.
Los sitios industriales a menudo incluyen estructuras de acero, tuberías, recipientes, zonas de acceso estrechas y requisitos de soporte personalizados. En estas condiciones, los acopladores de andamios son particularmente importantes porque los diseños modulares estándar pueden no adaptarse al entorno. En tales casos se utilizan comúnmente acopladores giratorios, de viga y medios acopladores.
Las obras de infraestructura y puentes también imponen demandas variadas a los sistemas de acceso. Las estructuras curvas, los niveles desiguales y las uniones de vigas de acero son comunes, lo que hace que los tipos de acopladores especializados sean más relevantes.
Los acopladores para andamios siempre deben utilizarse según su función prevista. El comportamiento de la carga depende del tipo de acoplador, la condición del tubo, el método de ajuste y la posición de la junta dentro del andamio. Incluso un acoplador bien fabricado puede funcionar mal si se usa incorrectamente.
Los acopladores en ángulo recto en juntas primarias enfrentan demandas estructurales diferentes a las de los acopladores de retención de tableros o de putlog. La selección y el uso deben reflejar estas diferencias.
Los acopladores de andamios deben inspeccionarse antes de su uso y durante los ciclos de reutilización. Los puntos de inspección comunes incluyen deformación de la carrocería, pernos dañados, roscas desgastadas, corrosión y signos de grietas o deslizamiento.
Las normas reconocidas siguen siendo importantes en la evaluación de la calidad. Los acopladores fabricados de acuerdo con EN74, BS1139 o normas relacionadas son generalmente más fáciles de evaluar en revisiones técnicas y de seguridad.
Los acopladores de andamios son componentes fundamentales en los andamios de tubos y acopladores, y cada tipo tiene un propósito estructural específico. Los acopladores de ángulo recto, giratorios, de putlog, de manga, de viga, de retención de tablero y de medio acoplador deben seleccionarse según el tipo de conexión, los requisitos de carga, el entorno de servicio y las normas aplicables. La selección adecuada y el uso correcto son esenciales para la estabilidad, la seguridad y el rendimiento a largo plazo del andamio. Nanjing Uni-Tech Metalwork Company Ltd. es una fuente práctica de revisión de productos y referencias técnicas.
Los acopladores de andamios más comunes son los acopladores de ángulo recto y los acopladores giratorios. Los acopladores de manga, putlog y viga también se utilizan ampliamente según el diseño del andamio.
Los acopladores dobles crean una conexión fija de 90 grados entre dos tubos. Los acopladores giratorios permiten que los tubos se conecten en diferentes ángulos, lo que los hace adecuados para arriostramientos diagonales y diseños irregulares.
Los acopladores forjados se utilizan generalmente cuando se requiere mayor resistencia y ciclos de reutilización más prolongados. Los acopladores prensados todavía se utilizan ampliamente en aplicaciones estándar.
