¿Qué es una abrazadera para vigas de andamio?

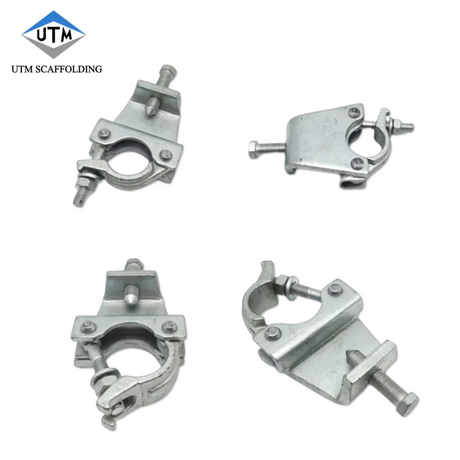

Una abrazadera para vigas de andamio , también conocida como acoplador de vigas, acoplador Gravlock o abrazadera en C, es un accesorio estructural especializado diseñado para fijar de forma segura tubos de andamios (normalmente de Ø48,3 mm) a vigas en I y en H de acero o aluminio. A diferencia de los acopladores dobles estándar que conectan tubo a tubo, las abrazaderas para vigas están diseñadas específicamente para sujetar bridas de acero estructural sin necesidad de taladrar, soldar o realizar modificaciones permanentes.

Esto los hace indispensables en la construcción con estructuras de acero, el mantenimiento industrial y cualquier proyecto en el que los andamios deban anclarse a miembros estructurales existentes en lugar de levantarse desde cero.

Palabras clave : abrazadera de viga, abrazadera Gravlock, acoplador de viga de andamio, abrazadera de viga para andamio, abrazadera de tubo de viga I.

Abrazaderas para vigas fijas o giratorias: ¿qué tipo necesita?

Elegir entre modelos fijos y giratorios es uno de los puntos de decisión más habituales entre los compradores. Así es como se comparan:

Conclusión clave : las abrazaderas fijas ofrecen una mayor capacidad de carga y son la opción ideal para instalaciones estándar de 90°. Las abrazaderas giratorias ofrecen flexibilidad para conexiones no perpendiculares pero con una carga de trabajo segura más baja.

Especificaciones técnicas que debes verificar antes de comprar

Al adquirir abrazaderas para vigas de andamio, estos son los parámetros críticos que debe confirmar con su proveedor:

Material y construcción

• Grado de acero : Q235 o S235 es el estándar de la industria para abrazaderas de vigas aptas para andamios. Se prefiere la construcción forjada al acero prensado para obtener una resistencia superior a la tracción y al agrietamiento.

• Grado de perno en T : busque pernos M12, grado 8.8 como mínimo.

Capacidad de carga y métricas de seguridad

• Capacidad de carga máxima : ≥30kN (típica para abrazaderas con certificación AS 1576).

• Deslizamiento bajo carga : Las abrazaderas de alta calidad mantienen un deslizamiento de menos de 6 mm bajo una carga de 12,5 kN.

• Carga de trabajo segura : 30 kN por par para aplicaciones de suspensión vertical.

Compatibilidad de bridas

Tratamiento superficial

• Electrogalvanizado : Apto para uso general en exteriores.

• Galvanizado en caliente (HDG) : Recomendado para ambientes marinos, costeros o de alta corrosión. Los modelos HDG suelen superar las 5000 horas de resistencia a la niebla salina.

¿Qué normas se aplican a las abrazaderas para vigas de andamios?

A diferencia de los acopladores de andamio estándar (que se rigen por la norma EN 74-1 para acopladores giratorios y en ángulo recto), las abrazaderas para vigas aún no tienen una norma británica o europea específica. Este es un punto crucial que los equipos de adquisiciones deben comprender.

En cambio, la mayoría de los fabricantes prueban y certifican las abrazaderas para vigas según:

• AS 1576.2 (Norma australiana) : la norma de mayor referencia para abrazaderas de vigas/vigas. Especifica requisitos para abrazaderas de bridas rígidas y giratorias, incluidas pruebas de deslizamiento a lo largo de la brida.

• EN 74-1 : Si bien EN 74-1 cubre principalmente acopladores de ángulo recto, giratorios, de manguito y paralelos, algunos fabricantes también prueban las abrazaderas de vigas según los principios de esta norma para garantizar la calidad. EN 74-1 Clase B representa el grado de mayor resistencia, con una resistencia al deslizamiento de 9,1 kN para acopladores en ángulo recto.

• JIS A 8951 / KSD 3501 : Normas japonesas y coreanas que especifican un espesor máximo de brida de 36 mm para abrazaderas de vigas.

• BS 1139 : una norma británica heredada que a menudo se cita junto con la EN 74 para accesorios de andamios.
