Los componentes principales del sistema de andamio de colocación

El andamio de colocación es un sistema de andamio modular ampliamente utilizado en la construcción debido a su eficiencia, resistencia y facilidad de ensamblaje. Su único mecanismo de bloqueo de taza y hoja elimina la necesidad de tuercas y pernos, lo que permite una instalación rápida. A continuación se presentan los componentes clave que componen este sistema versátil:

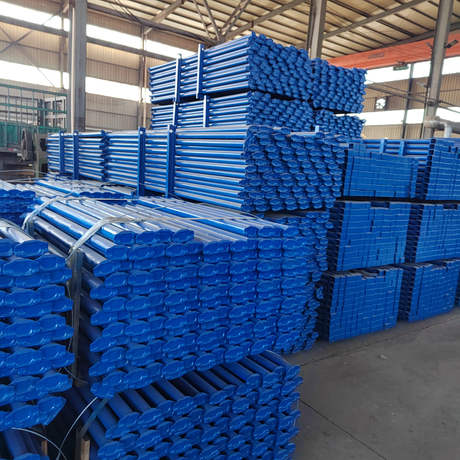

1. Estándares verticales (montantes)

Los estándares verticales son los componentes principales de carga del andamio de cuplock. Estos tubos de acero se colocan verticalmente y cuentan con pre-soldado 'Cups ' a intervalos fijos (típicamente cada 500–1,000 mm). Las copas sirven como puntos de conexión para libros de contabilidad horizontales y aparatos ortopédicos diagonales. Los estándares vienen en diferentes longitudes para acomodar diferentes alturas de andamios.

2. Libreros horizontales

Los libros de contabilidad son tubos horizontales que conectan los estándares verticales para formar el marco del andamio. Cada extremo del libro mayor está equipado con una 'Blade ' forjada que se coloca en las tazas de los estándares. La conexión se asegura girando la cuchilla del libro mayor en la posición bloqueada de la copa, asegurando una junta rígida.

3. Aparatos ortopédicos diagonales (tramaces)

Los aparatos diagonales proporcionan estabilidad lateral a la estructura del andamio. Estos tubos se unen diagonalmente entre los estándares verticales utilizando el mismo sistema de copa y pala. Los aparatos ortopédicos evitan balancear y distribuir cargas de manera uniforme, mejorando la seguridad en condiciones de altura alta o bajo cargas pesadas.

4. Nodo de colocación (junta de copa y hoja)

El nodo de colocación patentado es la característica definitoria del sistema. Consiste en una taza de acero soldada al estándar vertical y una cuchilla soldada a los contenedores o extremos de los brazos. Cuando la cuchilla se inserta en la copa y gira, se bloquea de forma segura sin sujetadores adicionales. Este diseño garantiza un ensamblaje rápido y desmontaje mientras se mantiene la integridad estructural.

5. Placas base y gatos ajustables

Las placas base son placas de metal cuadradas colocadas en la parte inferior de los estándares verticales para distribuir peso y evitar que se hunda en tierra blanda. Los gatos ajustables (gatos de tornillo) a menudo se integran en las placas base para nivelar el andamio en superficies desiguales y altura de ajuste fino.

6. Placas superiores (U-Heads)

Las placas superiores, o las cabezas U son componentes ajustables montados en los estándares verticales superiores. Proporcionan una plataforma estable para admitir tablones o formulaciones de andamios. Su diseño en forma de U permite una fácil colocación y alineación de tableros.

7. Tableros de andamio (mazos)

Los tableros de andamio forman la plataforma de trabajo. Hechos de madera o metal, se colocan horizontalmente a través de los libros de contabilidad. A menudo se agregan tableros de seguridad para evitar que las herramientas o materiales caigan.

8. Buardarrajes y tableros de punta

Las barandillas se instalan a lo largo de los bordes abiertos del andamio para evitar caídas. Consisten en rieles superiores, riel medios y tableros de punta, que cumplen con los estándares de seguridad ocupacional.

9. escaleras y accesorios

Los sistemas de cuplock incluyen escaleras integradas o unidades de escalera para acceso vertical seguro. Se pueden usar accesorios adicionales como acopladores, abrazaderas y varillas de enlace para conectar el andamio a las estructuras existentes para una mayor estabilidad.

Ventajas del andamio de colocación

• Velocidad del ensamblaje : el sistema de copa y pala reduce el tiempo de parto.

• Alta capacidad de carga : adecuada para aplicaciones de servicio pesado.

• Versatilidad : adaptable a estructuras complejas como puentes o superficies curvas.

• Seguridad : las conexiones rígidas minimizan los riesgos de movimiento.

El diseño modular y los componentes robustos de Cuplock Antamios lo convierten en una opción preferida para proyectos de construcción modernos. Al comprender sus piezas centrales (estándares, libros de contabilidad, aparatos ortopédicos y el innovador nodo de bloqueo, los trabajadores pueden ensamblar sistemas de andamios seguros y eficientes adaptados a diversos requisitos del sitio. La instalación y el cumplimiento adecuados de las pautas de seguridad aseguran un rendimiento óptimo y protección de los trabajadores.
