El cálculo de andamios Cuplock generalmente significa estimar la cantidad de estándares, largueros, travesaños, tablones, tirantes, gatos de base y accesorios necesarios para un proyecto. Se trata principalmente de un cálculo de cantidad de material, no de un cálculo de carga estructural. Una estimación adecuada de los andamios cuplock debe basarse en la longitud, la altura, el ancho de la plataforma, la disposición de la bahía, los niveles de trabajo y las condiciones del sitio, para que los compradores puedan reducir la escasez, los pedidos excesivos, los problemas de envío y los retrasos en la instalación antes de la adquisición.
● El cálculo de andamios Cuplock estima estándares, largueros, travesaños, tablones, tirantes, gatos y accesorios.
● La cantidad de material del andamio Cuplock es diferente del cálculo de carga del andamio Cuplock.
● Las dimensiones principales incluyen la longitud del andamio, la altura, la longitud del módulo, el ancho de la plataforma y los niveles de trabajo.
● Las dimensiones oficiales del producto incluyen estándares de 48,3 mm, opciones de tubo de 3,2 mm/4,0 mm y tablones de acero de 225 mm × 38 mm.
● Los proyectos complejos de andamios cuplock deben comprobarse con dibujos antes de realizar el pedido final.

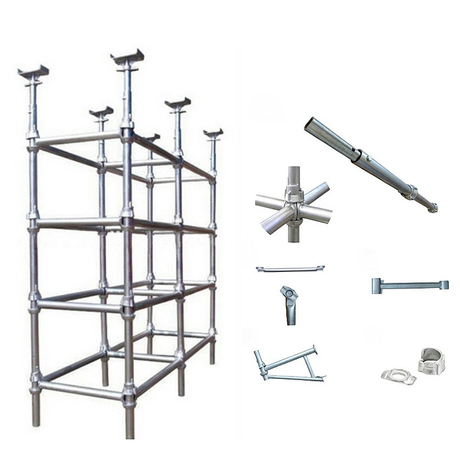

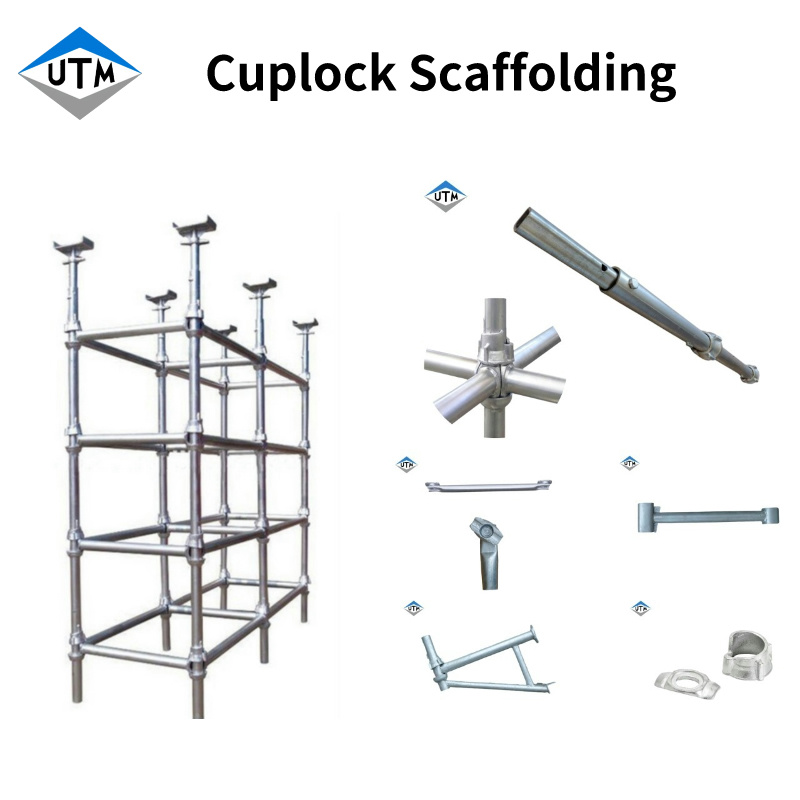

Los estándares son los miembros verticales de los andamios cuplock y transportan cargas hasta la base. En el sitio web de la empresa, los andamios estándar Cuplock se muestran con un diámetro de 48,3 mm y opciones de espesor de tubo del sistema disponibles de 3,2 mm y 4,0 mm. Las longitudes estándar que figuran en el sitio web incluyen 500 mm, 1000 mm, 1500 mm, 2000 mm, 2500 mm y 3000 mm, por lo que el número de estándares debe calcularse según las posiciones verticales y los módulos de altura.
Los largueros son los miembros horizontales que conectan los estándares y forman bahías de andamios. En los andamios cuplock, los largueros definen la dirección de la longitud del andamio y mantienen los estándares alineados. La cantidad de largueros depende de la cantidad de bahías, la cantidad de niveles de largueros y si el andamio tiene una o dos filas.
Los travesaños sostienen la plataforma de trabajo y conectan la dirección del ancho del andamio cuplock. Los travesaños Omega están catalogados como piezas del sistema de andamios cuplock y se utilizan para soportar tablones de andamios y plataformas para caminar. En el cálculo, los travesaños deben contarse según la cantidad de bahías, los niveles de trabajo y los requisitos de soporte de la plataforma.

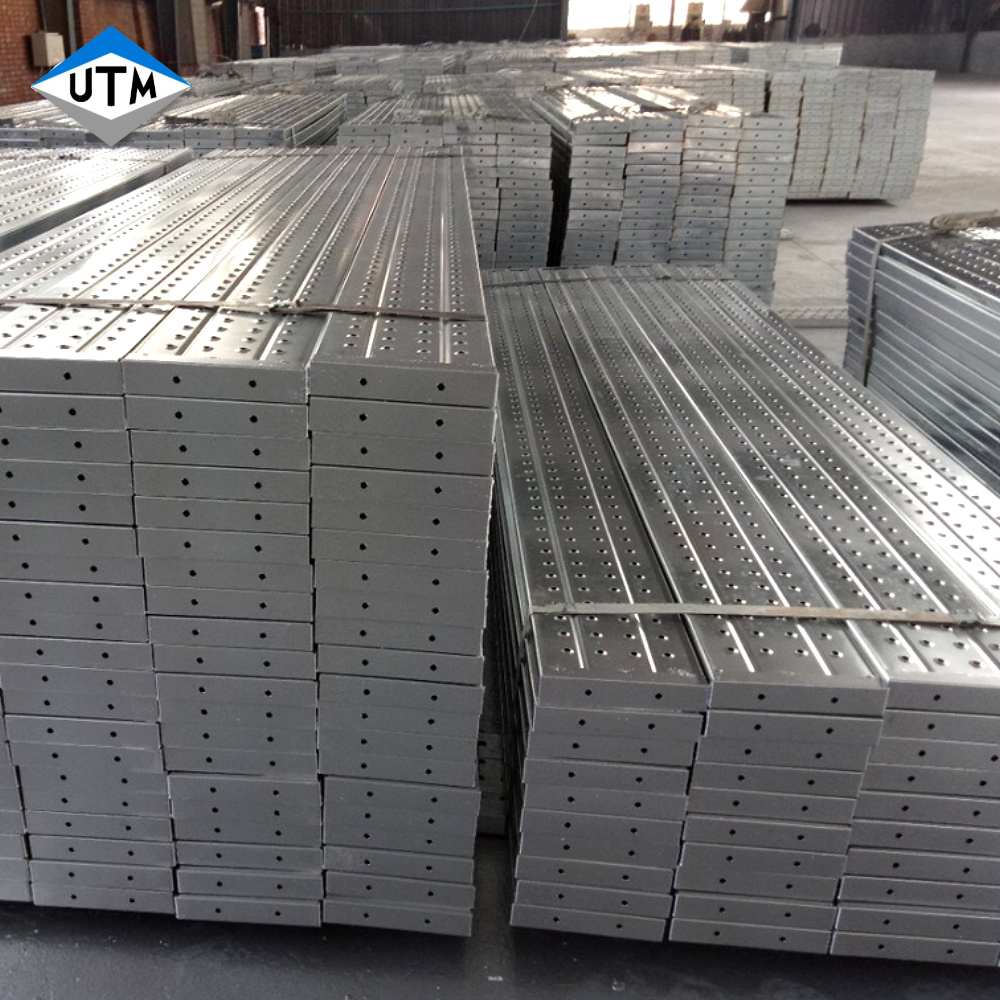

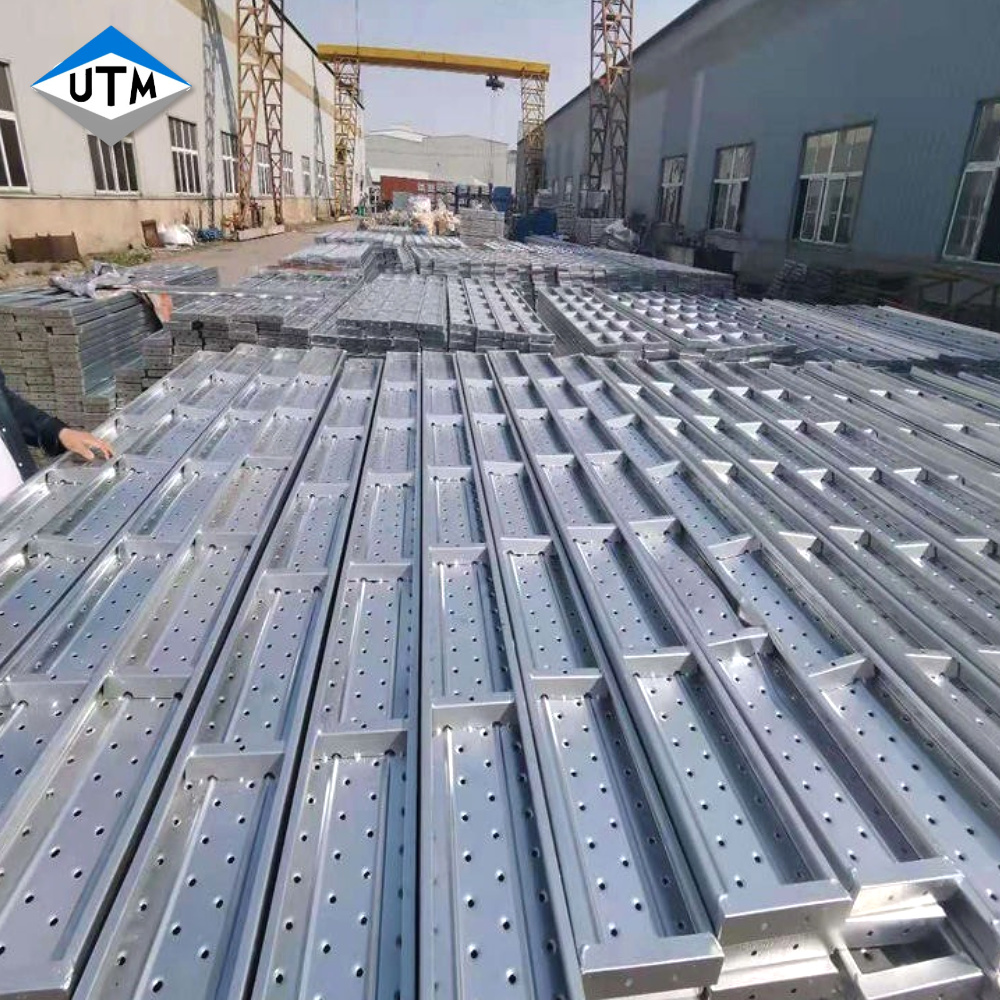

Los tablones de acero forman la superficie para caminar de los andamios cuplock. El sitio web de la empresa enumera las dimensiones de los tablones de acero galvanizado de 225 mm de ancho y 38 mm de alto, con longitudes de 1 M, 2 M, 3 M y 4 M. Los gatos de base se utilizan para nivelar andamios Cuplock en terrenos irregulares y las longitudes de los gatos de base enumeradas incluyen 300 mm, 400 mm y 600 mm.
Artículo de andamio Cuplock | Dimensión/Detalle basado en sitio web | Función de cálculo |
Estándar/Vertical | Longitudes de 48,3 mm, 500–3000 mm | Posiciones de soporte verticales |
Opción de tubo del sistema | 3,2 mm/4,0 mm | Resistencia y especificación del proyecto. |
Tablón de acero | 225 mm × 38 mm | Ancho de plataforma y plataforma de trabajo |
Longitud del tablón de acero | 1M, 2M, 3M, 4M | Cobertura de la bahía y diseño de la cubierta. |
Conector base | 300 mm, 400 mm, 600 mm | Nivelación y ajuste de base. |
Copa superior/hoja de libro mayor | Q235, HDG / con recubrimiento en polvo | Piezas de conexión y repuesto. |
El primer factor en el cálculo de un andamio cuplock es el tamaño total del área de trabajo. La longitud del andamio determina el número de tramos, la altura del andamio determina el número de niveles verticales y el ancho del andamio afecta los travesaños y los tablones. Si la longitud de la estructura no es divisible por la longitud del tramo seleccionado, el cálculo debe redondearse al siguiente tramo completo.
La altura debe planificarse según las longitudes estándar disponibles y la disposición del ascensor. Por ejemplo, se puede utilizar un módulo vertical de 2000 mm cuando la altura del andamio se planifica en niveles de 2,0 m. Los andamios Cuplock aún deben cotejarse con los dibujos reales del sitio porque los parapetos, las esquinas, los retranqueos de la fachada y los niveles del suelo pueden cambiar la cantidad final.
La longitud de la bahía afecta directamente la cantidad de estándares, largueros, travesaños y tablones. Un tramo más largo puede reducir el número de posiciones estándar, pero puede requerir un soporte de tabla más fuerte y una verificación cuidadosa de la carga. Un tramo más corto puede aumentar la cantidad de componentes del andamio Cuplock, pero puede mejorar la rigidez de la plataforma y la flexibilidad del diseño.
Los niveles de trabajo también cambian la lista de materiales. Si los andamios cuplock tienen una sola plataforma de trabajo, se necesitan menos tablas y travesaños. Si hay varios niveles de plataforma activos al mismo tiempo, se deben incluir más tablones, travesaños, barandillas, rodapiés y componentes de acceso.
Los tirantes no deben ignorarse en el cálculo de andamios cuplock. Un andamio puede parecer completo con estándares y largueros, pero sin el refuerzo adecuado puede perder estabilidad lateral. Los andamios altos tipo cuplock, las torres de escaleras, los muelles de carga y las estructuras de apuntalamiento requieren una cuidadosa disposición de los apuntalamientos.
Los componentes de acceso también afectan la cantidad. Es posible que se requieran escaleras, barandillas, rodapiés, soportes laterales y gatos de base según las condiciones del proyecto. Estos componentes de seguridad son parte del sistema de andamios cuplock y deben incluirse en la lista de adquisiciones desde el principio.
Comience midiendo la longitud requerida del andamio, la altura de trabajo y el ancho de la plataforma. La medición debe seguir la estructura real porque las condiciones del sitio pueden incluir esquinas, aberturas, pendientes o restricciones de acceso. Una estimación de andamios cuplock basada en dimensiones inexactas puede dar lugar a piezas faltantes o existencias no utilizadas.
Anote la longitud total en metros y confirme la altura de trabajo requerida. Si el andamio debe cubrir varias elevaciones, cada elevación debe calcularse por separado. Para los andamios cuplock utilizados cerca de puentes, plantas industriales o fachadas irregulares, las zonas separadas hacen que la lista de materiales sea más precisa.
Seleccione una longitud de módulo según la longitud de los tablones disponibles y la disposición del andamio. Dado que el sitio web enumera longitudes de tablones de acero de 1M, 2M, 3M y 4M, se puede utilizar un módulo de 3M como ejemplo simple cuando el sitio lo permita. La altura de elevación se puede planificar con longitudes estándar disponibles, como 2000 mm, según la configuración del andamio.
La fórmula básica del módulo es simple: el número de módulos es igual a la longitud total del andamio dividido por la longitud del módulo seleccionado, redondeado a un número entero. En el cálculo de andamios Cuplock, el redondeo hacia abajo no es seguro porque subestima las necesidades de materiales. El recuento de elevación se puede calcular dividiendo la altura de trabajo por la altura de elevación seleccionada.
Para un andamio de fachada de dos filas, las posiciones estándar generalmente se calculan mediante el número de tramos más uno, multiplicado por dos filas. Si el andamio tiene 10 tramos, hay 11 líneas estándar a lo largo y 22 posiciones estándar para dos filas. El número de andamios cuplock depende entonces del número de niveles verticales.
Una fórmula simplificada es: estándares = posiciones estándar × niveles verticales. Si la altura de trabajo es de 10m y el módulo vertical seleccionado es de 2000mm, existen 5 niveles verticales. La cantidad final puede cambiar cuando se necesitan estándares más cortos, como 500 mm, 1000 mm o 1500 mm, para el ajuste de altura.
Los libros mayores se calculan por número de bahías, número de niveles y filas de andamios. Para un andamio de dos filas, los largueros longitudinales a menudo se cuentan tanto en las filas interiores como en las exteriores. Una fórmula simplificada es: libros de contabilidad = bahías × niveles de contabilidad × 2 lados.
Es posible que se requieran largueros adicionales para barandillas o niveles de trabajo especiales. Los andamios Cuplock utilizados para fachadas de gran altura o plataformas de mantenimiento pueden necesitar miembros horizontales adicionales para la protección de los bordes. El recuento final del libro mayor debe coincidir tanto con la disposición del andamio como con el diseño de seguridad.
Los travesaños generalmente se cuentan por bahía y nivel de trabajo. Si cada módulo requiere un espejo de popa principal por nivel de trabajo, la fórmula es: espejos de popa = módulos × niveles de trabajo. Si se necesitan travesaños adicionales para soportar los tablones, se debe aumentar el número.
Los tablones se calculan según el número de tramos, el ancho de la plataforma y la disposición de los tablones. Dado que la tabla de acero para andamios cuplock listada tiene 225 mm de ancho, una plataforma que requiera aproximadamente 675 mm de ancho puede usar tres tablas por bahía. Una fórmula simplificada es: tablones = tramos × tablones por tramo × niveles de trabajo.
Los gatos de base normalmente deben coincidir con el número de posiciones estándar inferiores. Si hay 26 posiciones estándar inferiores, la estimación inicial debe incluir 26 gatos de base. La elección final entre gatos de base de 300 mm, 400 mm y 600 mm depende de los requisitos reales de ajuste del suelo.
Los tirantes deben calcularse en función de la longitud, la altura, la exposición al viento y el diseño del sitio del andamio. Una estimación simplificada puede colocar refuerzos a intervalos regulares, pero los refuerzos finales deben seguir los requisitos del proyecto. Agregue entre un 5 % y un 10 % de cantidad de repuesto para los componentes de andamios cuplock para cubrir la pérdida, el daño, el reemplazo y el ajuste del sitio.
Una lista de materiales indica cuántos componentes de andamio Cuplock se necesitan, pero no prueba que el andamio pueda soportar la carga prevista. La capacidad de carga depende de la altura del andamio, los refuerzos, los tirantes, la carga de la plataforma, las condiciones del suelo y la resistencia de los componentes. Los andamios Cuplock utilizados para apuntalamiento o plataformas de carga necesitan una verificación estructural por separado.
Algunos compradores sólo calculan estándares, libros de contabilidad y tablones. Ese enfoque puede ignorar las fuerzas de diseño que actúan sobre la estructura del andamio cuplock. La cantidad de material y la seguridad de la ingeniería deben tratarse como tareas relacionadas pero diferentes.
Los componentes pequeños suelen provocar retrasos en el sitio. Los gatos de base, las copas superiores, las hojas de larguero, las barandillas, los rodapiés, las escaleras, los pasadores y las piezas de repuesto pueden no parecer grandes, pero afectan el montaje y la seguridad. Una lista de materiales para andamios Cuplock debe incluir piezas estructurales y accesorios de seguridad.
Las piezas de repuesto también son importantes para un uso prolongado. El sitio web incluye accesorios de copa superior y hoja de larguero, lo que indica que las piezas de conexión se pueden comprar por separado. Incluir piezas de conexión de repuesto en un pedido de andamios Cuplock puede reducir el tiempo de inactividad durante la instalación o el mantenimiento.
Los andamios Cuplock no deben calcularse únicamente a partir de la longitud y la altura. La capacidad de carga del suelo, la exposición al viento, la maquinaria cercana, el tráfico, las operaciones de elevación y las rutas de acceso afectan el diseño final. Es posible que un andamio que se ajuste al dibujo aún necesite ajustes cuando se verifiquen las condiciones del sitio.
Los gatos de base son especialmente importantes en terrenos irregulares. El sitio web enumera longitudes de gatos de base de 300 mm, 400 mm y 600 mm, pero el tamaño seleccionado debe coincidir con las necesidades de nivelación reales. Un ajuste excesivo sin el soporte adecuado puede reducir la estabilidad del andamio Cuplock.
Los productos de andamios Cuplock en el sitio web se muestran con estándares como BS1139 para varios componentes enumerados. Las especificaciones del proyecto también pueden requerir códigos de andamios, procedimientos de inspección y documentación locales. Los compradores deben confirmar el estándar requerido antes de finalizar la cantidad de material del andamio cuplock y el tratamiento de la superficie.
La inspección debe realizarse antes, durante y después del montaje. Los componentes doblados, agrietados, corroídos, copas dañadas, hojas desgastadas o soldaduras deficientes deben retirarse del uso. Los andamios Cuplock funcionan correctamente sólo cuando los componentes, el diseño y la calidad de la instalación se controlan juntos.
Una fachada recta simple se puede estimar con fórmulas básicas, pero los proyectos grandes o irregulares necesitan cálculos más detallados. Puentes, plantas industriales, estructuras curvas, torres de escaleras y edificios de varios niveles a menudo requieren zonas divididas y cálculos de materiales basados en planos. En estos casos, la cantidad de andamios cuplock se debe verificar con los planos de diseño antes de la adquisición.
Las áreas irregulares a menudo requieren estándares adicionales, verticales más cortos, soportes laterales y componentes de acceso especiales. Las esquinas y los retrocesos también pueden aumentar la cantidad de largueros y espejos de popa. Una estimación de andamios cuplock basada en planos reduce el riesgo de que falten componentes críticos.
Los pedidos de andamios cuplock a granel requieren listas de materiales precisas porque los cronogramas de embalaje, carga de contenedores y entrega dependen de la cantidad de componentes. Las estimaciones incorrectas pueden aumentar el costo del flete o retrasar el trabajo en el sitio. Los compradores de exportación también deben confirmar la calidad del material, el tratamiento de la superficie, los requisitos estándar y la compatibilidad del producto antes de realizar un pedido.
Para la adquisición, la lista de materiales debe separar estándares, largueros, travesaños, tablones, tirantes, gatos y accesorios. También se deben indicar claramente las opciones de tratamiento de la superficie, como galvanizado en caliente, recubrimiento en polvo, pintado o galvanizado. Una lista completa de andamios cuplock hace que la cotización, el embalaje, la inspección y la recepción en el sitio estén más organizados.
El cálculo de los andamios Cuplock comienza midiendo la estructura, definiendo el tamaño del módulo, contando los estándares, agregando largueros, calculando travesaños y tablones y luego incluyendo tirantes, gatos de base, accesorios y cantidad de repuesto. El cálculo debe utilizar las dimensiones reales del proyecto y las especificaciones de producto disponibles, como estándares de andamios cuplock de 48,3 mm, opciones de tubos de 3,2 mm/4,0 mm, tablones de acero de 225 mm × 38 mm y gatos de base de 300 mm/400 mm/600 mm. Una estimación de la cantidad de material nunca debe reemplazar la verificación de la capacidad de carga.
Para proyectos que involucran fachadas, puentes, apuntalamientos, muelles de carga o mantenimiento industrial, el cálculo de andamios cuplock basado en dibujos suele ser más confiable que una estimación aproximada. Nanjing Uni-Tech Metalwork Company Ltd. suministra sistemas de andamios cuplock, estándares, tablones, gatos de base, travesaños y accesorios relacionados con diferentes opciones de materiales y tratamientos de superficies. Los compradores pueden preparar la longitud, la altura, el ancho, los niveles de trabajo y el acabado requerido del andamio antes de solicitar una lista de materiales de andamio Cuplock.
Los andamios Cuplock se calculan midiendo la longitud, la altura, el ancho, la longitud del módulo y los niveles de trabajo del andamio. Luego se cuentan los estándares, largueros, travesaños, tablones, gatos de base, tirantes y accesorios según el diseño. La cantidad final debe ajustarse a las condiciones del sitio, refuerzos, acceso, piezas de seguridad y existencias de repuestos.
Primero calcule el número de posiciones estándar. Para un andamio de dos filas, las posiciones estándar generalmente equivalen al número de tramos más uno, multiplicado por dos filas. Luego multiplique las posiciones por el número de niveles verticales para estimar los estándares de andamios cuplock.
La cantidad de tablones depende del número de bahías, el ancho de la plataforma, el ancho de los tablones y los niveles de trabajo. El sitio web de la empresa enumera tableros de andamio Cuplock con 225 mm de ancho y 38 mm de alto, con longitudes de 1 M, 2 M, 3 M y 4 M. Si una plataforma utiliza tres tablones por tramo y tiene tres niveles de trabajo, los tablones equivalen a tramos multiplicados por tres y luego multiplicados por los niveles de trabajo.
