Cálculo de carga del sistema de andamios Cuplock: una guía completa para la seguridad y el cumplimiento

El andamio Cuplock es una estructura de andamio modular de alta resistencia, muy utilizado en proyectos de construcción, reforma y mantenimiento por su rápido montaje, versatilidad y robustez. Pero la seguridad y la integridad estructural del puente dependen de un cálculo preciso de la carga, que es un paso importante para prevenir sobrecargas, fallas estructurales y posibles accidentes. Esta guía es una introducción a los conceptos básicos del cálculo de carga de andamios Cuplock. Cubre los principales tipos de carga, cálculos paso a paso, factores que afectan el cálculo de la carga y cómo cumplir con las normas de seguridad internacionales.

Introducción a las cargas de andamios Cuplock

Antes de comenzar con los cálculos, es importante comprender el principio básico: un sistema de andamio cuplock debe poder soportar tres tipos básicos de cargas de forma segura. Estas cargas se transfieren a estándares verticales (montantes), largueros horizontales, travesaños y refuerzos, cada uno de los cuales está destinado a soportar límites de tensión específicos. Según las reglas de OSHA, ANSI y CSA, todos los cálculos deben basarse en un factor de seguridad mínimo de 4:1 (la capacidad de carga máxima del sistema debe ser al menos 4 veces la carga máxima diseñada).

1. Cargas muertas (cargas permanentes)

Las cargas muertas son los pesos estáticos y permanentes de la propia estructura del andamio y de cualquier accesorio permanente. Estas cargas son conocidas y deben considerarse en cada cálculo. Los puntos principales son:

• Estándares verticales (montantes cuplock): generalmente fabricados de acero galvanizado con un diámetro exterior de 48,3 mm y un espesor de pared de 3,0-4,0 mm, con un peso de 3,53 kg (longitud 0,5 m) a 17,34 kg (longitud 3,0 m).

• Los estándares están conectados por largueros horizontales y travesaños. Miembros de acero forjado. Los libros mayores distribuyen las cargas uniformemente por todo el sistema. Esto proporciona una carga de trabajo segura de 3,67 kN con un factor de seguridad de 3:1 para un larguero de 1,5 m con una capacidad de carga máxima de 11 kN.

• Plataforma de plataforma: madera contrachapada o tablones de acero (por ejemplo, madera contrachapada de abedul finlandés de 18 mm) con un peso propio normal de 0,50 kN/m2.

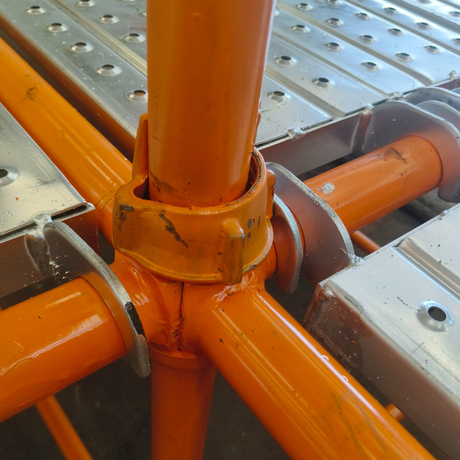

• Accesorios: Gatos de base, soportes ajustables, uniones en forma de copa, arriostramientos. El peso de cada junta de copa (incluida la clavija) es de aproximadamente 0,015 kN. Cada base y soporte ajustables tiene una capacidad de compresión mínima de 100 kN.

2. Cargas vivas (cargas variables)

Las cargas vivas son cargas temporales que se aplican al andamio mientras está en funcionamiento y varían según la etapa del proyecto y lo que se está haciendo. Estas son las cargas más dinámicas y críticas a calcular, que a su vez definen frecuentemente la capacidad máxima del sistema. Las cargas vivas típicas incluyen:

• Peso del trabajador: normalmente se supone que es 1,0 kN/trabajador (incluido el equipo transportado).

• Materiales de construcción: materiales colocados sobre la plataforma (p. ej. hormigón, ladrillos, herramientas). Las cargas típicas oscilan entre 1,50 kN/m 2 y 2,0 kN/m 2, según el tipo de proyecto.

• Equipo Maquinaria temporal (es decir, pequeñas hormigoneras, herramientas eléctricas) colocada sobre el andamio, que debe considerarse como cargas puntuales o cargas dispersas.

3. Cargas ambientales (cargas externas)

A veces se pasan por alto las presiones ambientales, pero pueden tener un impacto sustancial en la estabilidad de los andamios, particularmente en proyectos al aire libre o de gran altura. Las cuestiones clave a considerar son:

• Carga de viento: calculada en función de la velocidad del viento, la altura del andamio y la exposición (por ejemplo, paisaje abierto frente a áreas urbanas). Por ejemplo, un andamio a una altura de 54,6 m en un área con una presión de viento básica de 0,45 kN/m² recibiría una carga de viento de alrededor de 0,98 kN/m².

• Lluvia o nieve: el peso adicional de agua o nieve que se ha acumulado: 0,10-0,20 kN/m2 de agua de lluvia, o cargas de nieve, que varían según la región.

Cálculo de carga de andamios Cuplock paso a paso

El objetivo del cálculo de carga es determinar la carga total por estándar vertical (el componente principal de carga) y garantizar que no exceda la carga de trabajo segura del estándar. A continuación se muestra un proceso práctico paso a paso con un ejemplo del mundo real.

Paso 1: Definir la configuración del andamio

Comience documentando las dimensiones clave del andamio, ya que afectan directamente la distribución de la carga. Una configuración común es:

• Espaciamiento estándar vertical: 1,8 m (longitudinal) × 1,3 m (transversal) [cuadrícula común para cimbra de losa].

• Altura del escalón (distancia entre largueros horizontales): 1,8m.

• Plataforma de plataforma: madera contrachapada de 18 mm, que cubre toda el área de la parrilla.

Paso 2: Calcular la carga muerta según estándar

Primero, determine el área que soporta cada estándar vertical: 1,8 m (longitudinal) × 1,3 m (transversal) = 2,34 m². Luego calcule la carga muerta total para esta área:

• Plataforma de plataforma: 0,50 kN/m² × 2,34 m² = 1,17 kN.

• Largueros/travesaños horizontales: suponga 0,117 kN por escalón (para largueros de 1,5 m), con un total de 0,117 kN por escalón.

• Estándar vertical: el estándar de 1,8 m pesa 11,05 kg, convertido a 0,108 kN (11,05 kg × 9,8 m/s² ÷ 1000).

• Accesorios: 2 nodos por paso × 0,015kN/nodo = 0,03kN.

• Carga muerta total (DL) = 1,17 + 0,117 + 0,108 + 0,03 = 1,425kN.

Paso 3: Calcule la carga viva por estándar

Suponga una carga viva de construcción de 1,50 kN/m² (común para trabajos en losa) y un máximo de 2 trabajadores (2,0 kN en total) en el área de 2,34 m²:

• Carga viva distribuida: 1,50 kN/m² × 2,34 m² = 3,51 kN.

• Carga de trabajo: 2,0 kN.

• Carga viva total (LL) = 3,51 + 2,0 = 5,51 kN.

Paso 4: Calcular la carga ambiental (carga de viento)

Para una altura de andamio de 10 m, presión básica del viento (w₀) = 0,45 kN/m², coeficiente de altura de la presión del viento (μ_z) = 1,0 y coeficiente de forma de la carga del viento (μ_s) = 1,3:

• Valor estándar de carga de viento (w_k) = w₀ × μ_z × μ_s = 0,45 × 1,0 × 1,3 = 0,585 kN/m².

• Carga de viento en un estándar: 0,585 kN/m² × 1,8 m (altura del escalón) × 1,3 m (espaciado transversal) = 1,36 kN.

• Carga ambiental total (EL) = 1,36 kN.

Paso 5: carga total y verificación de seguridad

Carga total por estándar = DL + LL + EL = 1,425 + 5,51 + 1,36 = 8,295kN.

A continuación, verifique esta carga con la carga de trabajo segura estándar. Un cuplock estándar de 1,8 m tiene una capacidad de carga máxima de 153,47 kN, con un factor de seguridad de 3:1, lo que da como resultado una carga de trabajo segura de 51,16 kN. Dado que 8,295 kN < 51,16 kN, el andamio es seguro para el uso previsto.

Factores clave que influyen en la capacidad de carga

Varios factores pueden reducir o mejorar la capacidad de carga del andamio cuplock y deben tenerse en cuenta durante los cálculos:

1. Calidad de los componentes: El acero de alta calidad (p. ej., acero S355) y la galvanización en caliente garantizan una mayor capacidad de carga. Por ejemplo, las copas de fondo fijo hechas de placas de acero de 5 mm pueden distribuir mejor las cargas del larguero.

2. Altura del andamio: Los andamios más altos requieren refuerzos adicionales (cada 2 tramos en ambas direcciones) para mantener la estabilidad. Un estándar con una separación entre los largueros de 1,5 m y un refuerzo adecuado puede soportar con seguridad 35 kN por estándar.

3. Condiciones de la base: los gatos de base ajustables tienen diferentes capacidades de carga según la altura: a una altura de 1100 mm, un gato de base tiene una carga segura de 57,67 kN, mientras que a 400 mm, aumenta a 35,33 kN.

4. Integridad de las juntas: Las juntas en forma de copa deben bloquearse adecuadamente para garantizar la transferencia de carga. La capacidad de tracción de la copa superior debe ser de al menos 30 kN y la capacidad de corte de la copa inferior de al menos 60 kN.

Cumplimiento de los estándares de seguridad globales

El cálculo preciso de la carga no es sólo una buena práctica: es un requisito legal. Los estándares clave que rigen los cálculos de carga de los andamios Cuplock incluyen:

• OSHA (EE. UU.): exige un factor de seguridad de 4:1 y requiere que personal capacitado supervise el montaje y los cálculos de carga.

• EN 12811 (Europa): especifica los requisitos de diseño, pruebas y capacidad de carga para los componentes de andamios, incluido un factor de seguridad de 3:1 para la mayoría de los componentes.

• JGJ/T 231-2021 (China): proporciona fórmulas detalladas de cálculo de carga y medidas de carga para andamios cuplock, incluidos ajustes de carga de viento y comprobaciones de estabilidad.

Errores comunes que se deben evitar

Incluso los pequeños errores en el cálculo de la carga pueden provocar fallos catastróficos. Evite estos errores comunes:

• Subestimar las cargas vivas: no tener en cuenta el almacenamiento máximo de material o varios trabajadores en la misma plataforma.

• Ignorar las cargas ambientales: la carga del viento es fundamental para los andamios exteriores; omitirla puede provocar inestabilidad con vientos fuertes.

• Pasar por alto el desgaste de los componentes: los estándares, largueros o copas dañados o corroídos reducen significativamente la capacidad de carga.

• Espaciado incorrecto: Ampliar el espaciado estándar o larguero más allá de los límites recomendados (p. ej., exceder 1,8 m × 1,3 m) reduce la eficiencia de la distribución de la carga.

El cálculo de la carga de los andamios cuplock es un aspecto importante de la seguridad de la construcción que garantiza que el sistema sea capaz de asegurar de forma segura todas las cargas esperadas y también cumplir con los estándares internacionales. El cálculo de la carga de los andamios cuplock es un aspecto importante de la seguridad de la construcción que garantiza que el sistema sea capaz de asegurar de forma segura todas las cargas esperadas y también cumplir con los estándares internacionales. Con el conocimiento de los tres tipos principales de cargas, combinado con un proceso de cálculo sistemático y los factores clave que influyen en las cargas, se pueden evitar las sobrecargas y proteger a sus trabajadores, equipos y el proyecto mismo. Con el conocimiento de los tres tipos principales de cargas, combinado con un proceso de cálculo sistemático y los factores clave que influyen en las cargas, se pueden evitar las sobrecargas y proteger a sus trabajadores, equipos y el proyecto mismo. Trabaje siempre con un ingeniero estructural calificado cuando trabaje con andamios complejos o de gran altura, e insista siempre en componentes de calidad y factores de seguridad.

Independientemente de si usted es gerente de construcción, supervisor de obra o profesional de seguridad, comprender cómo calcular las cargas de los andamios cuplock es esencial para realizar proyectos de manera segura, eficiente y cumpliendo con los estándares de la industria. Independientemente de si usted es gerente de construcción, supervisor de obra o profesional de seguridad, comprender cómo calcular las cargas de los andamios cuplock es esencial para realizar proyectos de manera segura, eficiente y cumpliendo con los estándares de la industria.
