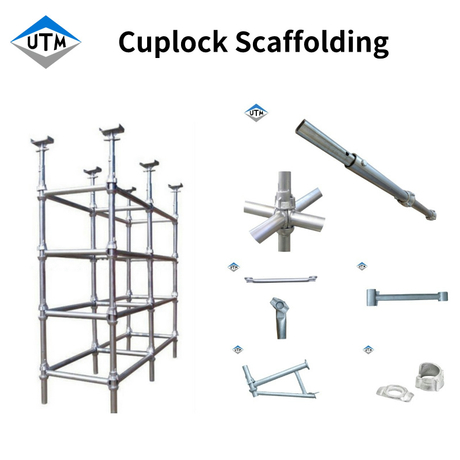

Piezas de andamio Cuplock

I. Componentes básicos de soporte

1. Estándares verticales

   Elementos portantes verticales hechos de acero Q235 o Q345, generalmente con un diámetro exterior de 48 mm y un espesor de pared de 3,5 mm. Los acopladores del recipiente inferior están soldados y fijados en el eje cada 500 mm, y en la parte superior se instala un acoplador del recipiente superior forjado deslizable para bloquear las barras transversales y los tirantes diagonales mediante pasadores de límite. Las especificaciones de longitud de los estándares verticales incluyen 600 mm, 1200 mm, 1800 mm, etc., con una capacidad de carga única de 15-35 kN.
2. Placa base ajustable

   Instalada en la parte inferior de los estándares verticales para ajuste de altura y distribución de carga. El modelo común es el KTZ500, con un rango de ajuste de tornillo de 1800-3200 mm. El tamaño de la placa base es de 120×120×4 mm o 150×150×6 mm, y la superficie está tratada con galvanización en caliente o recubrimiento en polvo para resistencia a la corrosión.

II. Componentes de conexión horizontales

1. Largueros horizontales

   Conecte los estándares verticales para formar un marco horizontal, con tapones soldados en ambos extremos que se pueden insertar directamente en los acopladores de los estándares verticales. Las especificaciones comunes incluyen HG-30 (300 mm) y HG-60 (600 mm), fabricados en acero Q235B, con un peso teórico de 1,67-6,28 kg por pieza. La conexión entre los largueros horizontales y los estándares verticales no requiere pernos y se bloquea automáticamente tocando el acoplador del recipiente superior.
2. Tablones de estructura

   Proporcionan plataformas de trabajo, divididas en tablones de acero, tablones de madera y tablones de bambú. Los tablones de acero están estampados a partir de placas de acero de 2 a 3 mm de espesor con patrones antideslizantes en la superficie; los tablones de madera deben ser de abeto chino de 50 mm de espesor con tratamiento anticorrosión; Los tablones de bambú son adecuados para proyectos temporales. Algunos fabricantes pueden personalizar longitudes, como 1,5-3,6 m.

III. Componentes de refuerzo de estabilidad

1. Tirantes diagonales

   Mejoran la rigidez general, con juntas giratorias remachadas en ambos extremos, instaladas en los nodos de acoplador de cuenco de los estándares verticales. Los tirantes diagonales están hechos de tubos de acero Q235, formando una estructura de soporte triangular con largueros horizontales, generalmente espaciados entre 1,2 y 1,8 m.
2. Componentes de anclaje

   Conecte el andamio a la estructura principal del edificio para evitar el desplazamiento lateral. Las formas comunes incluyen aros de tubería de acero o piezas integradas, que deben diseñarse de acuerdo con GB 51210-2016 'Código para tecnología de seguridad de andamios en la construcción' con un espacio que no exceda los 4,5 m.

IV. Componentes del nodo central

1. Acoplador de tazón

   Consta de un acoplador de tazón inferior (soldado al estándar vertical), un acoplador de tazón superior (deslizable), tapones de larguero horizontal y pasadores de límite. Durante el montaje, inserte el tapón de larguero horizontal en el acoplador del tazón inferior, golpee el acoplador del tazón superior para fijarlo al tapón y el pasador de límite evita que el acoplador del tazón superior se afloje. La resistencia al corte de la junta del acoplador del cuenco supera los 30 kN, lo que cumple con los requisitos de GB 24911-2010 'Requisitos de seguridad para acopladores de andamios de acero'.
2. Pasador de seguridad

   Un pasador redondo de acero con un diámetro de 8-10 mm, insertado en el orificio reservado del acoplador del recipiente superior para garantizar una conexión de nodo confiable. Algunos productos de alta gama adoptan pasadores antiaflojamiento de tipo resorte para mejorar aún más la seguridad.

V. Componentes funcionales auxiliares

1. Gato en U ajustable

   Instalado en la parte superior de los estándares verticales para ajustar la altura de los soportes del encofrado. El diámetro del tornillo es de 40-48 mm, el rango de ajuste es de 500-700 mm, la capacidad de carga puede alcanzar 20 kN y el material es acero fundido ZG230-450.
2. Torres de escalera

   Componentes de escalera de diseño modular que se pueden conectar perfectamente a la estructura principal del andamio, equipados con pasamanos y rodapiés, que cumplen con la norma EN 1004 'Andamios: requisitos de rendimiento y métodos de prueba'.

VI. Estándares de materiales y fabricación

• Selección de acero : Los estándares verticales y los largueros horizontales están hechos de acero Q235B o Q345B; los acopladores de cuenco están forjados en acero Q235; Los tornillos de la placa base ajustable están hechos de acero 45#.

• Tratamiento de superficie : Galvanización en caliente (HDG) o recubrimiento en polvo, con una vida útil de prueba de niebla salina de más de 1000 horas, adecuado para entornos de alta corrosión como las industrias marina y química.

• Certificaciones internacionales : los productos deben pasar pruebas de terceros, como CE, SGS y TÜV, y cumplir con estándares como EN 74 (Europa), BS 1139 (Reino Unido) y AS 1576 (Australia).

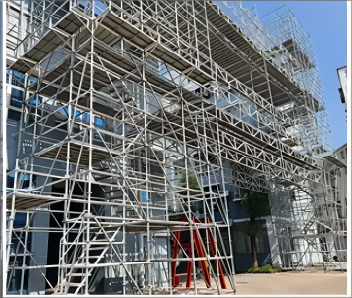

VII. Escenarios de aplicación

VIII. Especificaciones de seguridad

• Requisitos de montaje : La desviación vertical de los estándares verticales no deberá exceder 1/500 de la altura del andamio y 50 mm; la capa de trabajo estará completamente pavimentada con tablones de marco y equipada con barandillas protectoras de 1,2 m de altura.

• Control de carga : La carga uniformemente distribuida de los andamios estructurales no deberá exceder los 5 kN/m², y la de los andamios decorativos no deberá exceder los 3 kN/m²; La sobrecarga está estrictamente prohibida.

• Inspecciones periódicas : realice una inspección exhaustiva al menos una vez por semana, centrándose en la conexión de los nodos del acoplador del tazón, el asentamiento de las bases estándar verticales y la corrosión de los componentes; Se requiere una nueva inspección después de fuertes vientos y lluvias intensas.
