Elegir las dimensiones incorrectas del andamio puede dejar a los trabajadores con poco espacio o generar costos de materiales innecesarios. Incluso los componentes de tamaño estándar necesitan una planificación cuidadosa antes de su instalación. Ringlock Scaffolding utiliza estándares verticales, largueros horizontales y conexiones de roseta para crear plataformas de trabajo flexibles. Sus dimensiones afectan la altura de trabajo, el espacio entre módulos y la estabilidad estructural. Sin embargo, las longitudes de los componentes estándar no siempre coinciden con las dimensiones finales ensambladas del andamio. Pasar por alto el ancho de la plataforma o las cargas de diseño puede generar ajustes costosos. Comprender los tamaños y configuraciones de bahías comunes le ayudará a planificar un diseño más adecuado. Cubriremos las dimensiones estándar, las opciones de espaciado y las medidas prácticas antes de realizar el pedido.

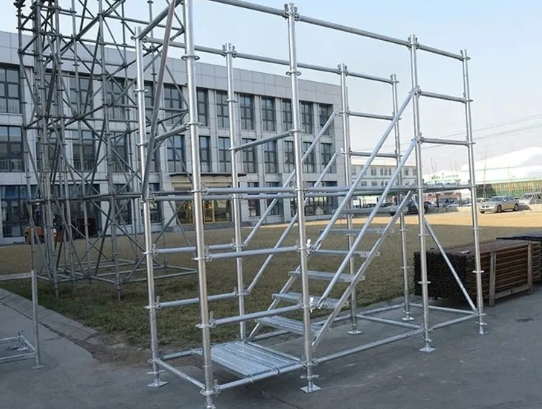

Los sistemas de andamios Ringlock utilizan componentes estandarizados para crear diferentes alturas de trabajo y diseños de plataforma. Sus dimensiones dependen de los estándares verticales, los largueros horizontales y la distancia entre los puntos de conexión.
Los estándares verticales son tubos de acero verticales que sostienen la estructura del andamio. Se conectan mediante espigas u otros dispositivos de unión aprobados, según el sistema. Las longitudes estándar habituales oscilan entre 500 mm y 4000 mm.
La mayoría de los sistemas convencionales utilizan rosetas espaciadas 500 mm a lo largo de los estándares. Estas conexiones circulares permiten a los trabajadores colocar largueros y tirantes diagonales en posiciones designadas. Esta separación proporciona niveles de conexión regulares, aunque no requiere que cada elevación mida 500 mm.
Muchos sistemas Ringlock también utilizan tubos de acero que miden 48,3 mm de diámetro exterior. Sin embargo, el espesor de la pared, el grado del acero y el diseño de la conexión pueden diferir. Estas especificaciones afectan el desempeño estructural y nunca deben tratarse como intercambiables.
En Unitech, ofrecemos estándares verticales de andamio Ringlock en varios tamaños, incluidas las opciones de 500 mm y 4000 mm. También ofrecemos longitudes intermedias para adaptarse a diferentes alturas y diseños de proyectos.
Largueros horizontales conectan los estándares vecinos y establecen las dimensiones del módulo del andamio. Las longitudes nominales comunes incluyen 0,73 m, 1,09 m, 1,57 m, 2,07 m, 2,57 m y 3,07 m. Los tamaños reales disponibles dependen del sistema de producto seleccionado.
Los largueros longitudinales determinan la longitud del vano a lo largo del edificio. Largueros transversales establecen el ancho del andamio entre los estándares interior y exterior. Ambas dimensiones afectan el área de trabajo disponible y los requisitos de los componentes.
Por ejemplo, un larguero de 2,07 m nominal puede ser adecuado para un módulo de longitud media. Sin embargo, la separación real de las conexiones debe coincidir con los dibujos dimensionales del fabricante. El área utilizable de la plataforma también depende del tamaño de la plataforma y de los componentes de soporte.
La siguiente tabla resume las dimensiones de los componentes comunes utilizados durante la planificación preliminar del andamio.
Componente | Dimensiones comunes | Propósito principal |
Estándares verticales | 0,5 a 4,0 metros | Establecer la altura del andamio |
Intervalos de roseta | Comúnmente 500 mm | Proporcionar posiciones de conexión |
Diámetro del tubo de acero | Comúnmente 48,3 mm | Definir las especificaciones del tubo. |
Libros mayores horizontales | Aproximadamente 0,73–3,07 m | Determinar las dimensiones de la bahía |
Tirantes diagonales | Variar según la geometría de la bahía | Proporcionar refuerzo estructural |
Tablones de andamio | Variar según el sistema | Crear plataformas de trabajo |
Estos valores representan configuraciones comunes en lugar de especificaciones universales. Confirme siempre las dimensiones exactas antes de combinar componentes o preparar un pedido.
El espacio entre bahías describe la distancia horizontal entre estándares verticales vecinos. Influye en el espacio de trabajo, las cantidades de componentes y la facilidad con la que los andamios se adaptan a una estructura. El mejor espaciado depende de las dimensiones del edificio y de las tareas realizadas. Las bahías más largas pueden reducir el número de posiciones estándar, mientras que las bahías más cortas ofrecen una mayor flexibilidad de diseño.
La longitud de la bahía suele seguir la dirección horizontal del edificio. El ancho de la bahía se extiende hacia afuera y determina el espacio disponible entre las filas de andamios. Los tramos más cortos, de aproximadamente 1,0 a 1,5 m, pueden acomodar espacios restringidos y estructuras irregulares. Las bahías medianas de aproximadamente 2,0 m son opciones de planificación habituales para zonas de trabajo rectas. Los tramos más largos, de entre 2,5 y 3,0 m, pueden adaptarse a elevaciones de edificios ampliadas.
Sin embargo, un tramo más largo también aumenta la luz entre apoyos. Su idoneidad depende de la configuración aprobada del sistema seleccionado y de la carga prevista. El ancho de la bahía merece igual atención porque afecta el movimiento de los trabajadores y el manejo de materiales. Una plataforma estrecha puede acomodar tareas de inspección simples pero restringir el movimiento del equipo. Las plataformas más anchas pueden proporcionar más espacio para los trabajadores y los materiales de construcción.
Antes de seleccionar el ancho, considere tres cuestiones prácticas:
¿Cuántos trabajadores necesitan acceder a la plataforma?
¿Los materiales o equipos ocuparán parte del área de trabajo?
¿Cuánto espacio libre debe quedar para un movimiento seguro?
Estas respuestas ayudan a establecer el ancho de plataforma utilizable requerido. También evitan suposiciones innecesarias basadas únicamente en dimensiones nominales del libro mayor.
La geometría del edificio a menudo determina si las longitudes de módulo estándar encajan correctamente. Las fachadas rectas permiten módulos repetidos, mientras que las esquinas y los salientes requieren una planificación adicional. Considere el muro de un edificio que mide aproximadamente 15 m de largo. La repetición de tramos idénticos puede dejar espacio no utilizado cerca de los extremos del andamio. La combinación de longitudes de libro mayor aprobadas puede crear una disposición más adecuada.
Las columnas, balcones y entradas también influyen en la ubicación de los estándares. Los compartimentos más pequeños pueden ayudar a mantener el espacio libre alrededor de estas características sin crear espacios incómodos en las plataformas. Los trabajadores deben medir el edificio real antes de elegir los tamaños de los componentes. También deben considerar los puntos de acceso y la distancia desde la superficie de trabajo. Un diseño bien planificado sigue el edificio en lugar de forzarlo a formar módulos fijos. Este enfoque reduce los ajustes innecesarios durante la instalación.
Las dimensiones de los andamios Ringlock influyen en cómo viajan las cargas a través de la estructura ensamblada. Aumentar la longitud del módulo o cambiar la altura de elevación puede afectar a los componentes individuales y a la estabilidad general. Sin embargo, las dimensiones por sí solas no pueden establecer la capacidad de carga permitida del sistema. Las configuraciones aprobadas y los requisitos de ingeniería siguen siendo esenciales.
Las bahías más largas crean mayores distancias entre los estándares de soporte. Dependiendo de la disposición, los largueros y soportes de plataforma pueden experimentar una mayor flexión y deflexión.
Por ejemplo, aumentar un vano de aproximadamente 1,5 ma 3,0 m cambia su comportamiento estructural. El tramo más largo puede requerir componentes más fuertes, soportes adicionales o diferentes disposiciones de plataforma.
El tipo de carga importa tanto como su peso total. Los trabajadores que se mueven a través de una plataforma crean diferentes condiciones de carga a partir de materiales de construcción apilados. Las cargas concentradas de equipos pueden imponer mayores demandas en puntos de soporte específicos.
Tres factores merecen especial atención:
1. Longitud de la bahía: los tramos más largos pueden aumentar la flexión y la deflexión en los miembros de soporte.
2. Cargas de trabajo: Los materiales, equipos y trabajadores contribuyen a la carga total aplicada.
3. Capacidad de los componentes: Cada soporte de larguero, estándar y plataforma debe adaptarse a la disposición aprobada.
Una bahía más corta puede reducir ciertas demandas estructurales, pero no garantiza automáticamente la seguridad. La configuración completa del andamio debe satisfacer los requisitos de carga aplicables.
La altura de elevación describe la distancia vertical entre sucesivos niveles de trabajo o estructurales. No debe confundirse con el espacio entre rosetas individuales. Aunque las rosetas suelen aparecer cada 500 mm, las alturas de elevación aprobadas pueden utilizar múltiples intervalos. Su selección depende del diseño del sistema, los requisitos de trabajo y los cálculos estructurales.
Mayores distancias verticales entre restricciones pueden afectar el comportamiento de los estándares de andamio. Los largueros y tirantes diagonales colocados correctamente ayudan a estabilizar la estructura ensamblada. Los tirantes también transfieren fuerzas laterales apropiadas al edificio de soporte.
La exposición al viento, la altura del andamio y las condiciones de los cimientos influyen aún más en la estabilidad. Un diseño adecuado para un proyecto puede requerir cambios en otra ubicación. Nunca seleccione intervalos de unión o alturas de elevación utilizando únicamente el espaciado de las rosetas. Estas dimensiones deben seguir los dibujos aprobados, las instrucciones del fabricante y los requisitos de seguridad aplicables.
El cálculo de las dimensiones del andamio comienza con la longitud del edificio, la altura de trabajo requerida y el ancho de la plataforma. Una vez establecidas estas medidas, los planificadores pueden estimar las cantidades de las bahías y sus componentes principales. Un ejemplo sencillo demuestra el proceso antes de que comience la ingeniería detallada.
Supongamos que un edificio requiere andamios a lo largo de una fachada recta de 12 m. El diseño preliminar utiliza vanos de 2,0 m nominales.
El cálculo básico es:
Número de bahías = Longitud requerida del andamio ÷ Longitud de bahía seleccionada
12 m ÷ 2,0 m = 6 tramos
Esta disposición crea seis bahías y siete posiciones estándar a lo largo de una línea longitudinal. Por tanto, un andamio que utilice dos filas continuas tendría catorce posiciones estándar. Sin embargo, este cálculo supone que el módulo seleccionado proporciona exactamente un espacio de 2,0 m. Se deben verificar las dimensiones reales de la conexión del libro mayor antes de confirmar el diseño.
El siguiente ejemplo muestra cómo las diferentes longitudes de bahía supuestas cambian la cantidad estimada.
Longitud supuesta de la bahía | Bahías para un recorrido de 12 m | Posiciones estándar por fila |
1,5 metros | 8 | 9 |
2,0 metros | 6 | 7 |
3,0 metros | 4 | 5 |
Estas figuras demuestran cómo las dimensiones de la bahía afectan la planificación de componentes. No establecen cargas de trabajo adecuadas ni un diseño de andamio aprobado.
Después de establecer las cantidades de bahías, calcule las posiciones verticales y los niveles de trabajo requeridos. Cada nivel adicional puede requerir más largueros, tirantes, barandillas y componentes de plataforma. En el ejemplo de seis módulos, dos filas de andamios requieren catorce posiciones verticales estándar. El número de piezas estándar reales depende de sus longitudes y de la altura total requerida.
Cada tramo de larguero horizontal continuo normalmente contiene seis tramos longitudinales por nivel. Por lo tanto, dos filas requerirían doce posiciones de largueros longitudinales en ese nivel. También se deben incluir conexiones transversales adicionales. Los materiales de la plataforma requieren cálculos separados basados en las dimensiones utilizables de la plataforma. Por ejemplo, un tramo de trabajo de 12 m necesita suficientes tablones compatibles para cubrir la longitud y el ancho previstos. Los requisitos de soporte de la plataforma pueden cambiar la cantidad final.
Recuerde que varios componentes importantes no pueden estimarse únicamente a partir del recuento de bahías:
Tirantes diagonales y sus posiciones aprobadas.
Traviesas de construcción y elementos de anclaje.
Gatos de base, tableros de suela y soportes de cimientos
Barandillas, rodapiés y equipos de acceso
Soportes adicionales alrededor de esquinas o aberturas
Estos materiales dependen de la disposición completa del andamio. Una lista detallada de materiales debe seguir los planos de diseño aprobados.
Las dimensiones estándar simplifican la planificación de los andamios, pero el pedido de componentes aún requiere una verificación cuidadosa. Las piezas de apariencia similar pueden diferir en la geometría de la conexión, las tolerancias de fabricación y el rendimiento aprobado. Verificar estos detalles con anticipación ayuda a evitar problemas de compatibilidad y pedidos de reemplazo innecesarios.
Los diferentes sistemas de andamios Ringlock pueden compartir longitudes nominales de larguero similares. Sin embargo, sus cabezas de cuña y conexiones de roseta no son necesariamente intercambiables.
Incluso pequeñas diferencias dimensionales pueden afectar el acoplamiento de los componentes y la geometría ensamblada. Puede parecer que un libro de contabilidad encaja pero no cumple con las especificaciones de conexión requeridas.
El diámetro del tubo, el espesor de la pared, el diseño de la conexión y las tolerancias de fabricación merecen atención. Los compradores también deben comprobar si los componentes seleccionados pertenecen al mismo sistema aprobado.
Para inventario mixto, la compatibilidad necesita confirmación de la documentación técnica adecuada. La aptitud física por sí sola no demuestra idoneidad estructural. En Unitech, podemos ayudar a los clientes a comparar los tamaños de componentes de Ringlock Scaffolding disponibles con los requisitos de su proyecto. Recomendamos confirmar las especificaciones y la compatibilidad del sistema antes de finalizar un pedido.
Antes de realizar el pedido, compare el diseño del andamio propuesto con las medidas reales del sitio. Confirme la altura de trabajo, el espacio libre para el edificio y el espacio disponible para los cimientos.
La siguiente lista de verificación cubre los principales requisitos dimensionales:
Longitud total: Mida el recorrido del andamio y los espacios libres en los extremos disponibles.
Dimensiones de la bahía: Confirme el espaciado de conexión longitudinal y transversal.
Altura de trabajo: Verifique las elevaciones de plataforma requeridas y las longitudes estándar.
Cobertura de la plataforma: Verifique las dimensiones de los tablones y el ancho de trabajo utilizable.
Cargas de diseño: confirme las cargas permitidas para la configuración seleccionada.
Ajustes de base: tenga en cuenta las extensiones de gato y los niveles del suelo aprobados.
Soporte estructural: Verifique los refuerzos, las ataduras y las restricciones requeridas.
Compatibilidad: haga coincidir los componentes con las especificaciones del sistema aprobadas.
La disposición final también debe tener en cuenta las entradas, las esquinas y el terreno irregular. Estos detalles pueden afectar las cantidades de material incluso cuando el cálculo básico del espacio parece correcto.
Un enfoque útil es preparar primero un diseño preliminar. Luego verifique las dimensiones de los componentes y obtenga la aprobación de diseño requerida antes de realizar el pedido. Este proceso ayuda a reducir el desperdicio de material y los retrasos en la instalación. Más importante aún, mantiene la planificación dimensional alineada con las condiciones de trabajo previstas para el andamio.
Elegir las dimensiones correctas de los andamios Ringlock requiere más que seleccionar longitudes de componentes estándar. El espacio entre bahías, el ancho de la plataforma y los requisitos estructurales deben trabajar juntos para crear un diseño práctico. Las mediciones precisas también ayudan a que el andamio se ajuste al edificio sin exceder los límites de carga aprobados. Comience midiendo el área de trabajo y seleccionando tamaños de bahía compatibles. Luego verifique la configuración final con los requisitos del proyecto y las especificaciones aprobadas. Nanjing Uni-tech Metalwork Company Ltd. ofrece componentes Ringlock Scaffolding en varios tamaños estándar para diseños de proyectos flexibles. Nuestras soluciones modulares ayudan a los clientes a planificar disposiciones de andamios eficientes y seleccionar componentes adecuados para diferentes necesidades de construcción.
R: Los estándares verticales de los andamios Ringlock suelen oscilar entre 0,5 y 4,0 metros. Las longitudes de los largueros horizontales varían entre sistemas y suelen oscilar entre 0,73 y 3,07 metros.
R: Ringlock Scaffolding comúnmente utiliza longitudes de tramo de alrededor de 1,5, 2,0 o 3,0 metros. El espaciado apropiado depende de las dimensiones del edificio, los requisitos de la plataforma y las capacidades de carga aprobadas.
R: Los andamios Ringlock generalmente tienen rosetas espaciadas a 500 mm a lo largo de los estándares verticales. Estos puntos de conexión permiten diferentes elevaciones de los largueros, aunque las alturas de elevación reales dependen de la configuración de andamio aprobada.
R: Divida la longitud requerida del andamio por la longitud del módulo seleccionado. Por ejemplo, un recorrido de 12 metros con bahías de 2 metros requiere seis bahías y siete posiciones estándar por fila.
R: Un espaciado más largo entre bahías puede reducir la cantidad de estándares y conexiones requeridas. Sin embargo, los requisitos de soporte adicionales y las limitaciones de carga pueden afectar los costos generales de material y los gastos de instalación.
