Vistas:55 Autor:Editor del sitio Hora de publicación: 2026-04-27 Origen:Sitio
El montaje de andamios Kwikstage es el proceso de ensamblar estándares, largueros, travesaños, tirantes, tablas, gatos de base y accesorios de seguridad en una estructura de acceso temporal estable. El sistema utiliza conexiones de cuña, por lo que cada componente debe colocarse, bloquearse, apuntalarse e inspeccionarse en la secuencia correcta. Esta guía explica el proceso general de montaje de los andamios Kwikstage, pero el montaje final siempre debe seguir los planos del proyecto, las regulaciones locales, las condiciones del sitio y la inspección de una persona competente.
● Los andamios Kwikstage deben erigirse sobre una base firme, nivelada e inspeccionada.
● Los pasos principales del montaje incluyen la instalación de la base, estándares, largueros, travesaños, tirantes, plataformas, barandillas e inspección final.
● Se deben utilizar juntos estándares, largueros, travesaños, tirantes, tablas, gatos de base y accesorios compatibles.
● Los refuerzos, el soporte de la plataforma, las barandillas, los rodapiés y los puntos de acceso deben comprobarse antes de su uso.
● Las estructuras complejas de andamios Kwikstage requieren dibujos del proyecto, cumplimiento local y revisión de ingeniería.

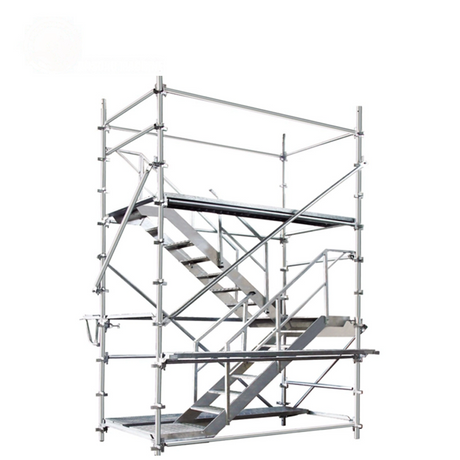

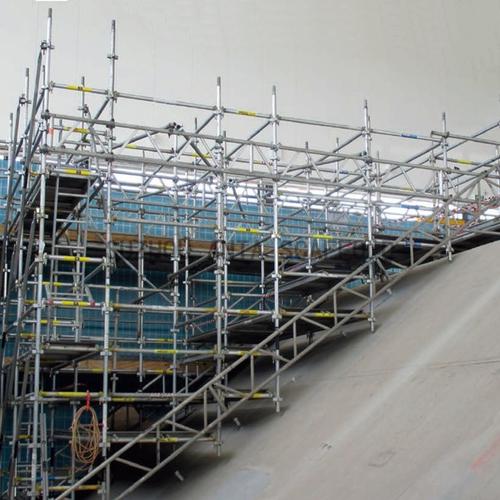

Kwikstage Scaffolding es un sistema de andamio modular hecho de estándares verticales, largueros horizontales, travesaños, tirantes, tablas, gatos de base y accesorios. Está diseñado para un montaje y desmontaje rápido, lo que lo hace adecuado para diseños repetidos de andamios. El sistema se utiliza comúnmente para accesos a construcciones, trabajos de fachadas, soporte de encofrados, apuntalamientos, mantenimiento y proyectos industriales.
Los principales miembros verticales son estándares, mientras que los largueros y travesaños forman el largo y el ancho del tramo del andamio. Los tirantes proporcionan estabilidad lateral y las tablas crean la plataforma de trabajo. Los estándares de andamios Kwikstage que figuran en el sitio web incluyen longitudes de 500 mm, 1000 mm, 1500 mm, 2000 mm, 2500 mm y 3000 mm, mientras que las longitudes de los travesaños incluyen 530 mm, 560 mm, 760 mm, 1000 mm, 1270 mm, 2438 mm y 3048 mm.
El sistema de bloqueo de cuña es la característica clave de Kwikstage Scaffolding. Los travesaños encajan en los soportes en V inferiores de los estándares y se utilizan para transportar tablas de acero. Este método de conexión permite ensamblar el marco del andamio con puntos de conexión consistentes en lugar de muchos acopladores sueltos.
Antes de montar los andamios Kwikstage, se debe despejar, medir y comprobar la estabilidad del suelo en el área de trabajo. El suelo blando, las pendientes, los hoyos, el tráfico cercano, los peligros elevados y las condiciones de drenaje pueden afectar la disposición del andamio. Las placas base o gatos de base ajustables deben colocarse sobre soportes adecuados para reducir los problemas de asentamiento y alineación.
Todos los componentes de Kwikstage Scaffolding deben revisarse antes de su uso. Los estándares, largueros, travesaños, tirantes, tablas, gatos de base y accesorios deben estar libres de grietas, corrosión severa, dobleces, soldaduras rotas, cuñas dañadas o puntos de conexión deformados. No se deben mezclar componentes de diferentes sistemas a menos que una persona calificada haya verificado el diseño.
Artículo de inspección | Qué comprobar | Propósito principal |
Condición del terreno | Superficie nivelada, firme y clara | Reducir el asentamiento y la inclinación |
Estándares | Tubos rectos y puntos de conexión limpios | Mantener la alineación vertical |
Largueros y travesaños | Extremos de cuña seguros y sin deformación. | Geometría del andamio de soporte |
Tirantes | Longitud correcta y conectores utilizables. | Controlar el movimiento lateral |
tableros | Sin daños importantes ni riesgo de resbalones | Crear plataformas estables |
Tomas de base | Ajuste y soporte adecuados | Nivelar la base del andamio |
Barandillas y rodapiés | Piezas completas y compatibles. | Mejorar la protección de los bordes |
Comience marcando la longitud, el ancho, las posiciones de los tramos y los puntos de acceso del andamio de acuerdo con el diseño del proyecto. La línea de andamio debe seguir la fachada del edificio o el área de trabajo dejando suficiente espacio para los trabajadores y los materiales. La disposición precisa mantiene el marco del andamio Kwikstage alineado desde el primer tramo.
Coloque placas de base o gatos de base ajustables en las posiciones estándar planificadas. La base debe estar nivelada y ser capaz de soportar la carga del andamio. Si el terreno es irregular, los gatos de base pueden corregir las diferencias de altura, pero se debe evitar un ajuste excesivo a menos que el diseño lo permita.
Instale los primeros estándares verticales en los puntos de base preparados. Los estándares deben mantenerse a plomo porque el primer levantamiento controla la alineación de toda la estructura de Kwikstage Scaffolding. Los tamaños estándar enumerados en el sitio web de 500 mm a 3000 mm permiten la planificación de la altura con secciones verticales modulares.
Después de colocar los estándares, conecte los largueros a lo largo del andamio y los travesaños a lo ancho. La conexión de cuña debe asentarse y bloquearse adecuadamente en cada unión. Los travesaños soportan las tablas y el ancho de la plataforma, por lo que los travesaños faltantes o sueltos pueden debilitar la plataforma de trabajo.
Los tirantes diagonales deben instalarse temprano para estabilizar el primer tramo. Los tirantes evitan que el marco del andamio Kwikstage se balancee debido al movimiento, el viento o una carga desigual. Los tamaños de tirantes diagonales que figuran en el sitio web incluyen 760 × 1500 mm, 760 × 2000 mm, 1830 × 2000 mm, 1830 × 2500 mm y 2440 × 2500 mm.
Una vez que el marco y los refuerzos estén estables, coloque tablas de andamio o plataformas de trabajo en los travesaños soportados. Las tablas deben quedar planas y no deben balancearse, deslizarse ni sobresalir más allá de la disposición aprobada. Se pueden usar soportes laterales donde se requiere un acceso más cercano a la fachada, con opciones de soportes laterales enumeradas para 1 tablero, 2 tableros y 3 tableros.
Antes de utilizar la plataforma, se deben instalar barandillas, rodapiés, escaleras y rutas de acceso. Estas piezas de seguridad reducen el riesgo de caídas y el riesgo de caída de material durante el trabajo. Los andamios Kwikstage no deben considerarse completos hasta que la protección de los bordes y los componentes de acceso estén en su lugar.
Después de comprobar el primer elevador, se puede montar el siguiente repitiendo la misma secuencia. Se amplían las normas, se fijan largueros y travesaños, se instalan tirantes y se colocan plataformas según sea necesario. Cada elevación debe ser revisada antes de continuar el trabajo hacia arriba.
Una persona competente debe inspeccionar toda la estructura del andamio Kwikstage antes de utilizarlo. La inspección debe cubrir el soporte de la base, la alineación vertical, las cuñas bloqueadas, los refuerzos, las tablas, las barandillas, los rodapiés, los puntos de acceso y los daños visibles de los componentes. Si el andamio se modifica, se expone a condiciones climáticas adversas o se carga de manera diferente al plan original, se debe inspeccionar nuevamente.
Paso | Acción principal | Punto de control clave |
1 | Establecer el área del andamio | Confirmar diseño y acceso |
2 | Instalar placas base o gatos. | Mantenga la base firme y nivelada |
3 | Estándares de posición | Mantener la alineación vertical |
4 | Conecte largueros y travesaños | Bloquee las juntas de cuña de forma segura |
5 | instalar tirantes | Estabilizar el marco |
6 | Colocar tableros | Soportar plataformas correctamente |
7 | Agregue barandillas y rodapiés | Protección completa de los bordes |
8 | Extender los ascensores superiores | Repita la secuencia de forma segura |
9 | Inspeccionar antes de usar | Confirmar que la estructura está lista |
La secuencia de montaje debe seguirse desde la base hacia arriba. Los andamios Kwikstage no deben construirse al azar porque el soporte de la plataforma, los refuerzos y la protección de los bordes dependen del orden correcto. Cada bahía debe estar estable antes de agregar la siguiente sección.
Kwikstage Scaffolding se basa en componentes compatibles. Los materiales enumerados en el sitio web incluyen acero Q235 y Q355, con tratamientos de superficie galvanizados en caliente y con recubrimiento en polvo para diferentes artículos de Kwikstage. Varios productos enumerados también hacen referencia a las normas AS1576, AS/NZS 1576, EN74 o BS1139, según el artículo.
Muchos problemas de erección comienzan en la base. Si los gatos de base se colocan en un terreno débil o irregular, el andamio puede asentarse, inclinarse o resultar difícil de alinear. Una base estable es esencial porque cada estándar transfiere la carga hacia abajo a través del marco del andamio.
Un andamio con estándares, largueros y tablas puede parecer utilizable, pero no está completo sin los refuerzos y la protección de bordes correctos. La falta de tirantes puede reducir la estabilidad lateral, especialmente en estructuras altas o tramos de fachada largos. La falta de barandillas, rodapiés o rutas de acceso seguras puede crear graves peligros en el sitio.
Los andamios Kwikstage deben ensamblarse como un sistema compatible. Mezclar piezas de diferentes sistemas de andamios puede afectar el ajuste de las cuñas, la resistencia de la conexión, el espacio entre módulos y el soporte de la plataforma. La compatibilidad de los componentes debe confirmarse antes del montaje, especialmente para la adquisición a granel o piezas de repuesto.
El proceso de montaje debe seguir los planos del proyecto, los procedimientos del sitio y las regulaciones locales sobre andamios. Los pasos generales son útiles, pero no reemplazan el diseño específico del proyecto. La altura, el espaciamiento de los tirantes, la clase de carga, la disposición de la plataforma y la disposición de los refuerzos deben confirmarse antes de comenzar el trabajo.
No se deben almacenar materiales en el andamio a menos que la estructura esté diseñada para esa carga. Los andamios Kwikstage utilizados para apuntalamiento, encofrado o trabajos pesados requieren una verificación de carga por separado. Los trabajadores deben evitar cargas de impacto repentino, plataformas sobrecargadas y almacenamiento de materiales sin soporte.
La inspección debe continuar después del montaje. El clima, la vibración, el impacto, el movimiento de materiales o la modificación del andamio pueden cambiar las condiciones de seguridad de la estructura. Cualquier componente dañado, cuña suelta, tabla inestable, barandilla faltante o base desplazada debe corregirse antes de volver a utilizar el andamio.
Los edificios altos, fachadas irregulares, puentes, plantas y estructuras industriales pueden requerir una planificación detallada de los andamios. En estos casos, los andamios Kwikstage deben seleccionarse y montarse de acuerdo con los planos, las condiciones del sitio y la revisión de ingeniería. Una simple guía paso a paso no es suficiente para obras temporales complejas.
Cuando se utiliza Kwikstage Scaffolding como apuntalamiento o soporte de encofrado, la estructura puede soportar cargas más allá del uso de acceso normal. La transferencia de carga, el soporte de la base, los arriostramientos, los tirantes y el diseño de la plataforma requieren una verificación cuidadosa. Un ingeniero calificado o un diseñador de andamios competente debe revisar estas aplicaciones antes del montaje.
Para pedidos grandes, la lista de componentes debe coincidir con el plan de montaje. Los estándares, largueros, travesaños, tirantes, soportes laterales, tablas, gatos de base y accesorios deben enumerarse por separado por tamaño, material, acabado y estándar. Esto reduce la falta de piezas durante el montaje y mejora el embalaje, la inspección y la distribución en el sitio.
El montaje de andamios Kwikstage comienza con la inspección del sitio, la configuración de la base, el posicionamiento estándar, la conexión del larguero y el espejo de popa, los refuerzos, la colocación de la plataforma, la instalación de la barandilla, la extensión del elevador superior y la inspección final. Cada paso debe completarse en secuencia porque el sistema depende de una alineación adecuada, juntas de cuña bloqueadas, plataformas estables y componentes de seguridad completos. Los detalles de los andamios Kwikstage que figuran en el sitio web incluyen acero Q235 y Q355, acabados galvanizados en caliente y con recubrimiento en polvo, longitudes estándar de 500 mm a 3000 mm, tamaños de espejo de popa de 530 mm a 3048 mm y opciones de soporte lateral para 1, 2 y 3 tablas.
Para proyectos residenciales, comerciales, de infraestructura, apuntalamiento, encofrados e industriales, los componentes de Kwikstage Scaffolding deben seleccionarse de acuerdo con los dibujos, las condiciones del sitio y los requisitos de compatibilidad. Nanjing Uni-Tech Metalwork Company Ltd. suministra sistemas y componentes de andamios Kwikstage con diferentes opciones de materiales, acabados y estándares. Los compradores pueden preparar la altura del andamio, el diseño de la bahía, el ancho de la plataforma de trabajo, los requisitos de tratamiento de la superficie y las listas de componentes antes de solicitar una cotización de Kwikstage Scaffolding.
Los andamios Kwikstage se erigen preparando el sitio, colocando placas de base o gatos de base, colocando estándares, conectando largueros y travesaños, instalando tirantes, colocando tablas, agregando barandillas y rodapiés, extendiendo los elevadores superiores y completando la inspección final. La secuencia debe seguir los dibujos del proyecto y las normas de seguridad locales.
Los componentes principales incluyen estándares, largueros, travesaños, tirantes diagonales, tableros de andamio, gatos de base, soportes laterales, barandillas, rodapiés y accesorios. Cada componente tiene un papel específico en la estructura del andamio. Las piezas compatibles de los andamios Kwikstage deben usarse juntas para mantener la conexión y el soporte de la plataforma correctos.
Los andamios Kwikstage se pueden montar en terrenos irregulares sólo cuando la base está adecuadamente preparada y ajustada. Se pueden usar gatos de base para nivelar, pero el suelo aún debe ser lo suficientemente firme para soportar la carga. Un ajuste excesivo o un terreno débil pueden reducir la estabilidad del andamio.
Sí, los tirantes son importantes para la estabilidad de Kwikstage Scaffolding. Ayudan a controlar el movimiento lateral y reducir el balanceo en estructuras de andamios altas, largas o expuestas. El diseño de los refuerzos debe seguir los dibujos del proyecto, la altura del andamio, la exposición al viento y los requisitos de seguridad locales.
Una persona competente debe inspeccionar los andamios Kwikstage antes de su uso. La inspección debe verificar el soporte de la base, la alineación vertical, las cuñas bloqueadas, los refuerzos, las tablas, las barandillas, los rodapiés, los puntos de acceso y el estado de los componentes. Cualquier condición insegura debe corregirse antes de que los trabajadores utilicen el andamio.
