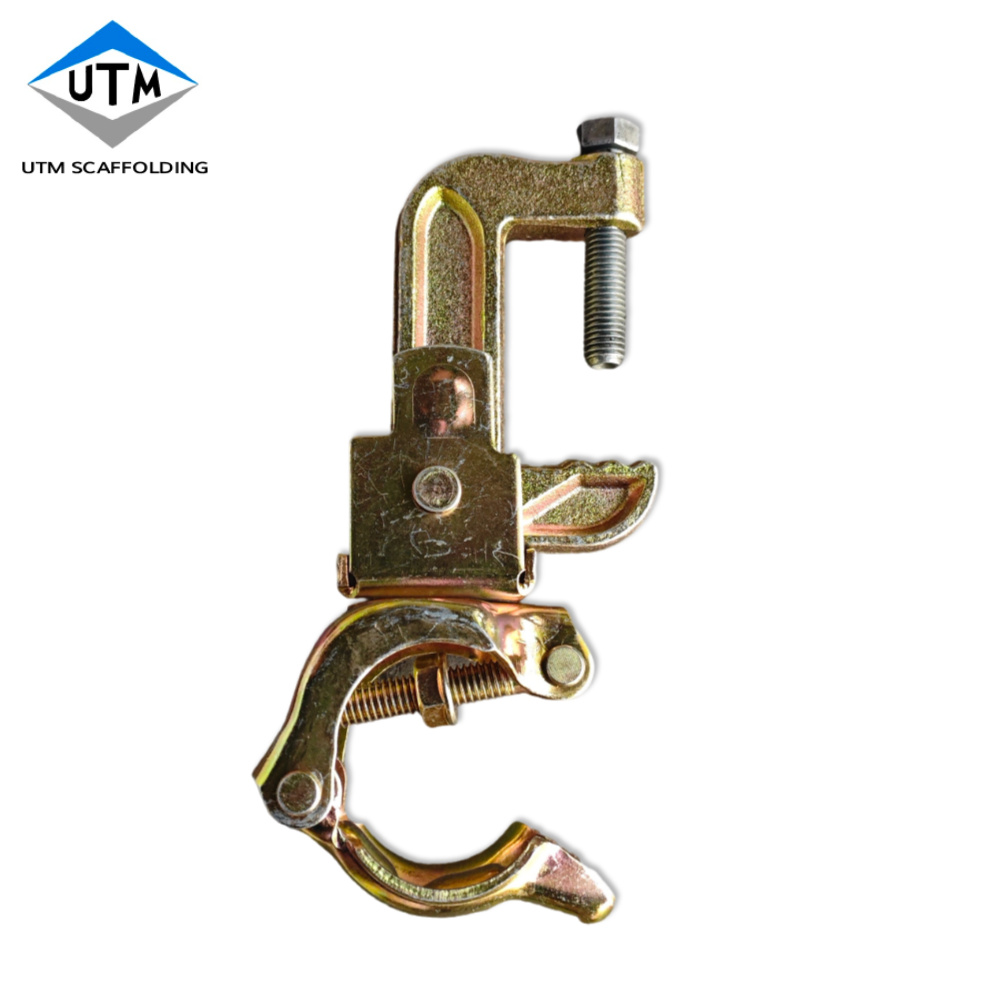

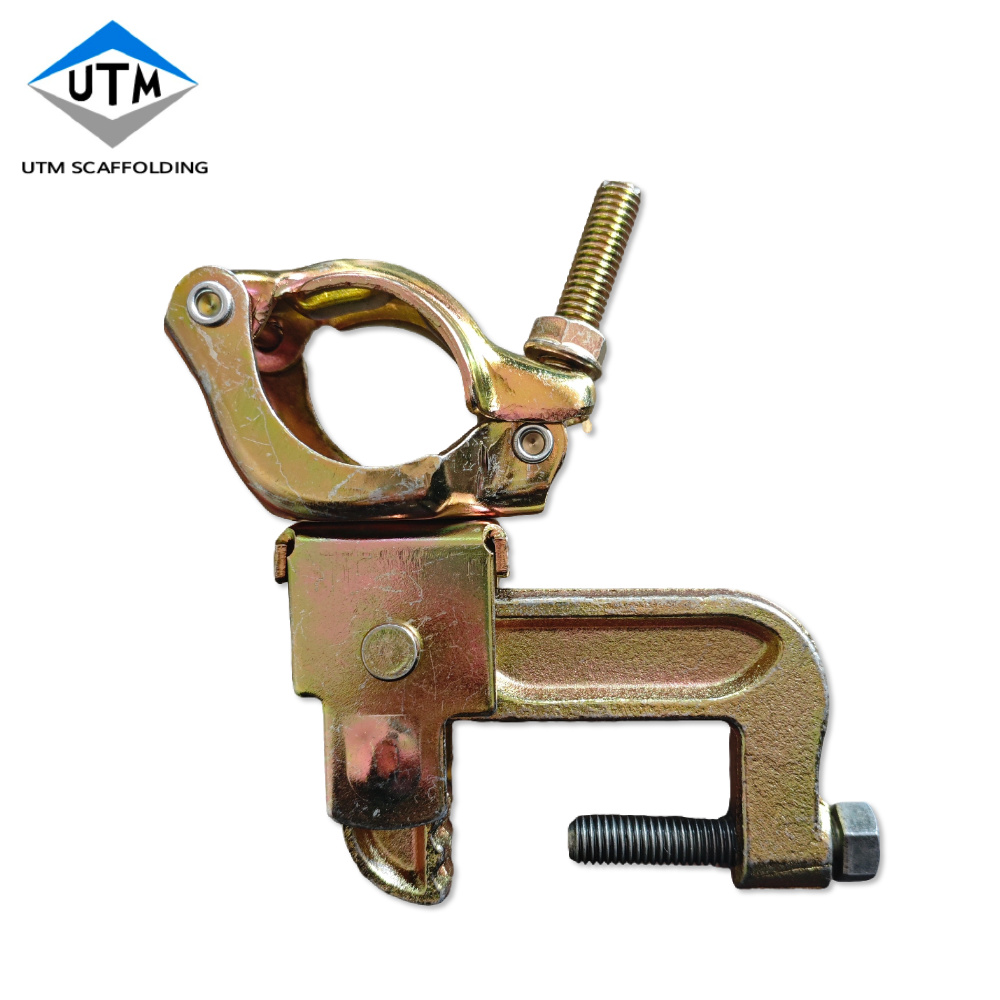

Abrazadera de viga/acoplador de viga/acoplador Gravlock tipo japonés
La abrazadera para viga giratoria de andamio tipo japonés es un accesorio de conexión giratorio especializado diseñado para el sistema de andamio de estilo japonés. Se utiliza para sujetar de manera flexible tubos de andamios a vigas de acero, vigas en I o vigas estructurales. Su principal ventaja radica en la junta central giratoria de 360°, que permite un ajuste de ángulo arbitrario entre el tubo del andamio y la viga, adaptándose a entornos de instalación complejos en proyectos arquitectónicos e industriales japoneses. Es un componente clave para garantizar la estabilidad y seguridad de las estructuras de soporte temporales.
Estructura principal : Cuerpo de sujeción compacto tipo C (optimizado para bridas de vigas de acero estándar japonesas), con un diseño liviano pero de alta resistencia.
Material : acero forjado estándar japonés S45C o acero al carbono de alta calidad, sometido a tratamiento de enfriamiento y revenido para mejorar la tenacidad y la capacidad de carga.
Tratamiento de superficie : Electrogalvanizado (que cumple con el estándar JIS G 3313) o recubrimiento en polvo, logrando una excelente resistencia a la corrosión para uso a largo plazo en ambientes húmedos o al aire libre.
Mecanismo giratorio : Junta giratoria mecanizada con precisión con revestimiento antiagarrotamiento, que permite una rotación suave sin atascos y mantiene la estabilidad después del bloqueo del ángulo.
Componentes clave : Pernos roscados de alta precisión (grado JIS 8.8), contratuercas con arandelas antiaflojamiento y almohadillas de goma antideslizantes (para evitar rayones en las superficies de las vigas de acero y mejorar la fricción)
Flexibilidad de rotación superior : rotación libre de 360° + ajuste de inclinación de 180°, adaptándose perfectamente a escenarios de instalación que no sean en ángulo recto (por ejemplo, vigas de acero curvadas, estructuras inclinadas)

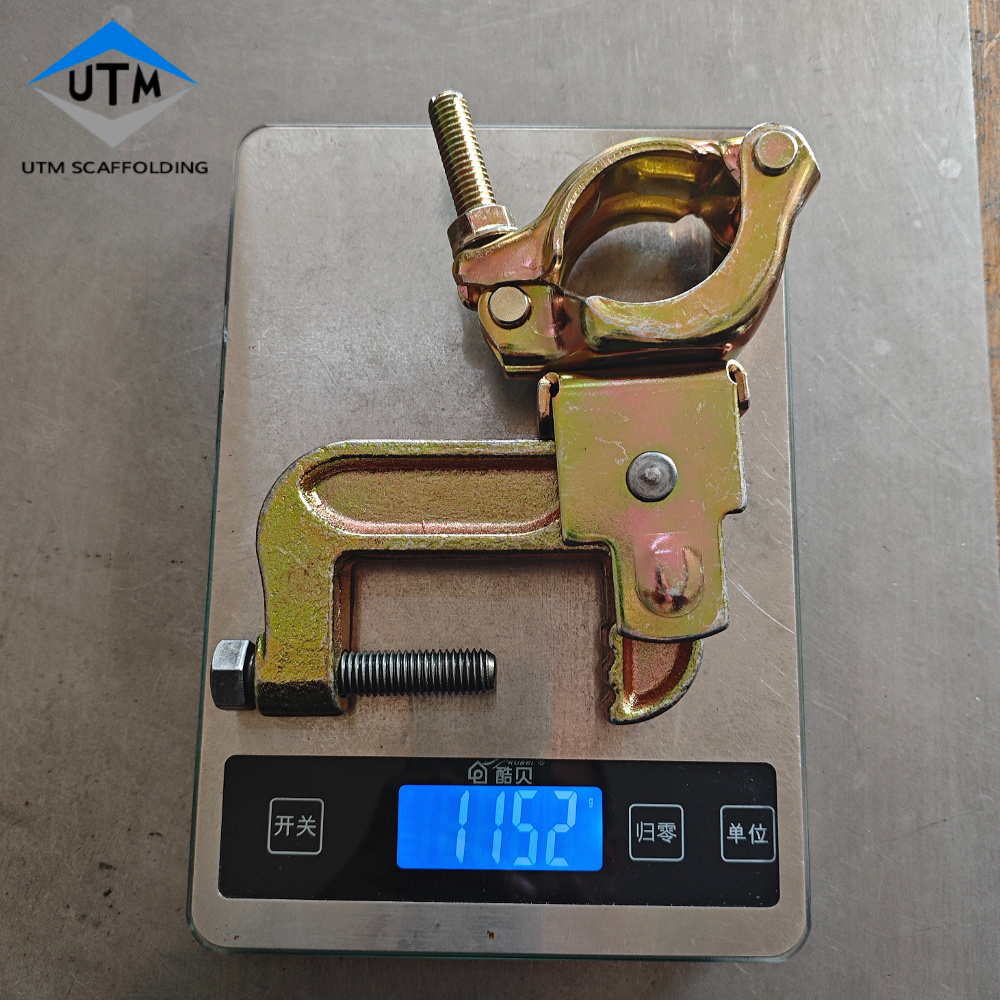

Compacto y liviano : el diseño estructural optimizado reduce el peso entre un 15 % y un 20 % en comparación con sus homólogos europeos/americanos, lo que facilita la operación a gran altitud y reduce la intensidad de la mano de obra.
Ajuste de precisión : Adaptado a vigas de acero y tubos de andamio estándar japonés, con fuerza de sujeción ajustada y sin holgura durante el uso.
Duradero y resistente al desgaste : cuerpo de acero forjado + mecanizado de precisión, lo que garantiza una larga vida útil y reutilización (≥50 ciclos de construcción).
Diseño de bloqueo de seguridad : La estructura doble antiaflojamiento (contratuerca + arandela antideslizante) evita que el perno se afloje debido a la vibración, cumpliendo con estrictas normas de seguridad japonesas.
Fácil instalación : no se requieren herramientas especiales; La operación de una sola persona puede completar la sujeción y el ajuste del ángulo en 30 segundos.
Construcción arquitectónica japonesa :
Renovación de estructuras de madera (casas tradicionales japonesas, templos)
Edificios residenciales de gran altura (compatibles con estructuras de estructura de acero japonesas)
Instalaciones comerciales (centros comerciales, edificios de oficinas) con estructuras de vigas complejas
Proyectos industriales en Japón :
Plataformas de mantenimiento de equipos de fábricas de automóviles (Toyota, Honda)
Apoyo a la construcción de cascos de astilleros (Nissan Motor Ferry, Mitsubishi Heavy Industries)
Instalaciones de energía eléctrica (centrales térmicas, centrales nucleares) marcos de operación a gran altura
Proyectos de estilo japonés en el extranjero :
Proyectos de construcción financiados por Japón (Sudeste Asiático, Europa, América del Norte)
Renovación de edificios comerciales e instalaciones industriales de propiedad japonesa.
Proyectos de infraestructura que requieren el cumplimiento de las normas de seguridad japonesas.
Uso obligatorio del par : instale simétricamente una abrazadera a cada lado de la brida de la viga de acero para garantizar una distribución equilibrada de la fuerza.
Pasos de instalación :
Abra la abrazadera tipo C y colóquela en la brida de la viga de acero (asegúrese de que la almohadilla antideslizante esté en pleno contacto con la superficie de la brida).
Inserte el tubo del andamio en el manguito del tubo de la abrazadera, ajústelo al ángulo requerido y bloquee la junta giratoria.
Apriete el perno al par especificado (45-55 Nm) con una llave dinamométrica
Realice una prueba de tracción para confirmar que no esté flojo antes de su uso.
Precauciones de seguridad :
No lo utilice para soportar cargas más allá de la capacidad nominal.
Inspeccione periódicamente la junta rotativa y los pernos en busca de desgaste; Reemplace inmediatamente si se encuentra deformación o daño.
Evite el uso en ambientes con temperaturas extremadamente altas (≥200 ℃) o corrosivos (ácidos/álcalis).
Debe ser operado por personal capacitado y familiarizado con las especificaciones de instalación de andamios japoneses.
La abrazadera para viga giratoria de andamio tipo japonés es un accesorio de alto rendimiento diseñado con precisión adaptado al sistema de andamio japonés y a las necesidades de compatibilidad internacional. Su diseño compacto, rotación flexible y estricto cumplimiento de seguridad lo convierten en la opción preferida para la construcción nacional japonesa, el mantenimiento industrial y los proyectos en el extranjero financiados por Japón. No solo cumple con los rigurosos requisitos de las normas de seguridad japonesas, sino que también se adapta a escenarios de construcción globales, proporcionando soluciones de conexión confiables para sistemas de andamios.
